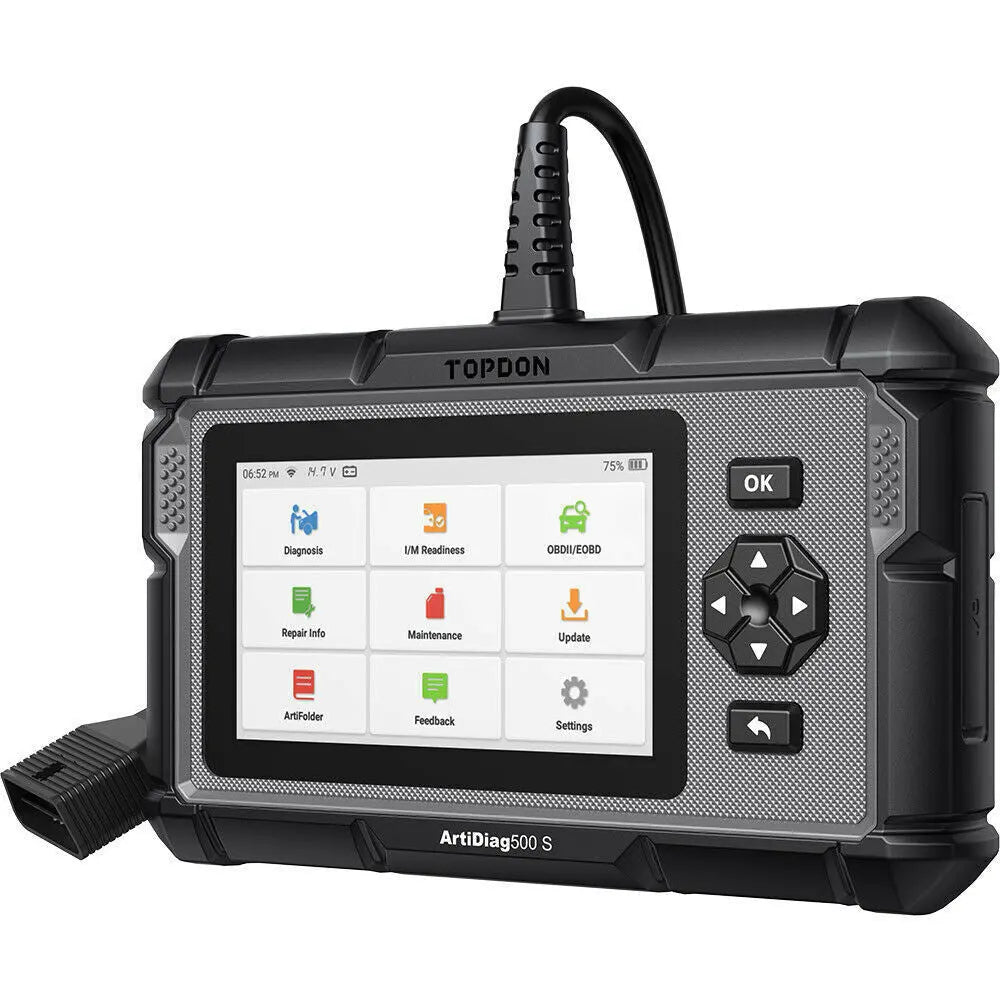

Topdon ArtiDiag500 S Auto Uitleesapparaat

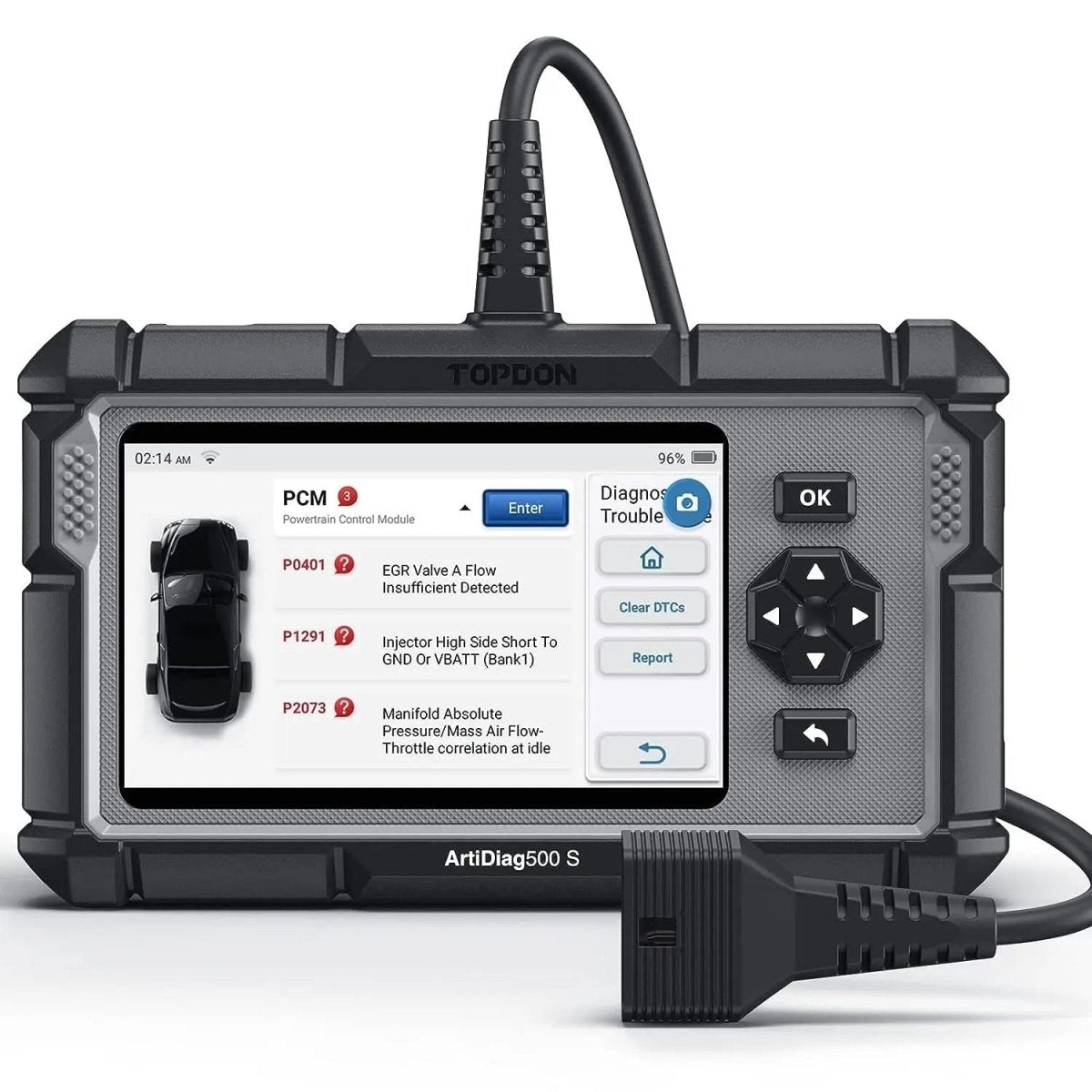

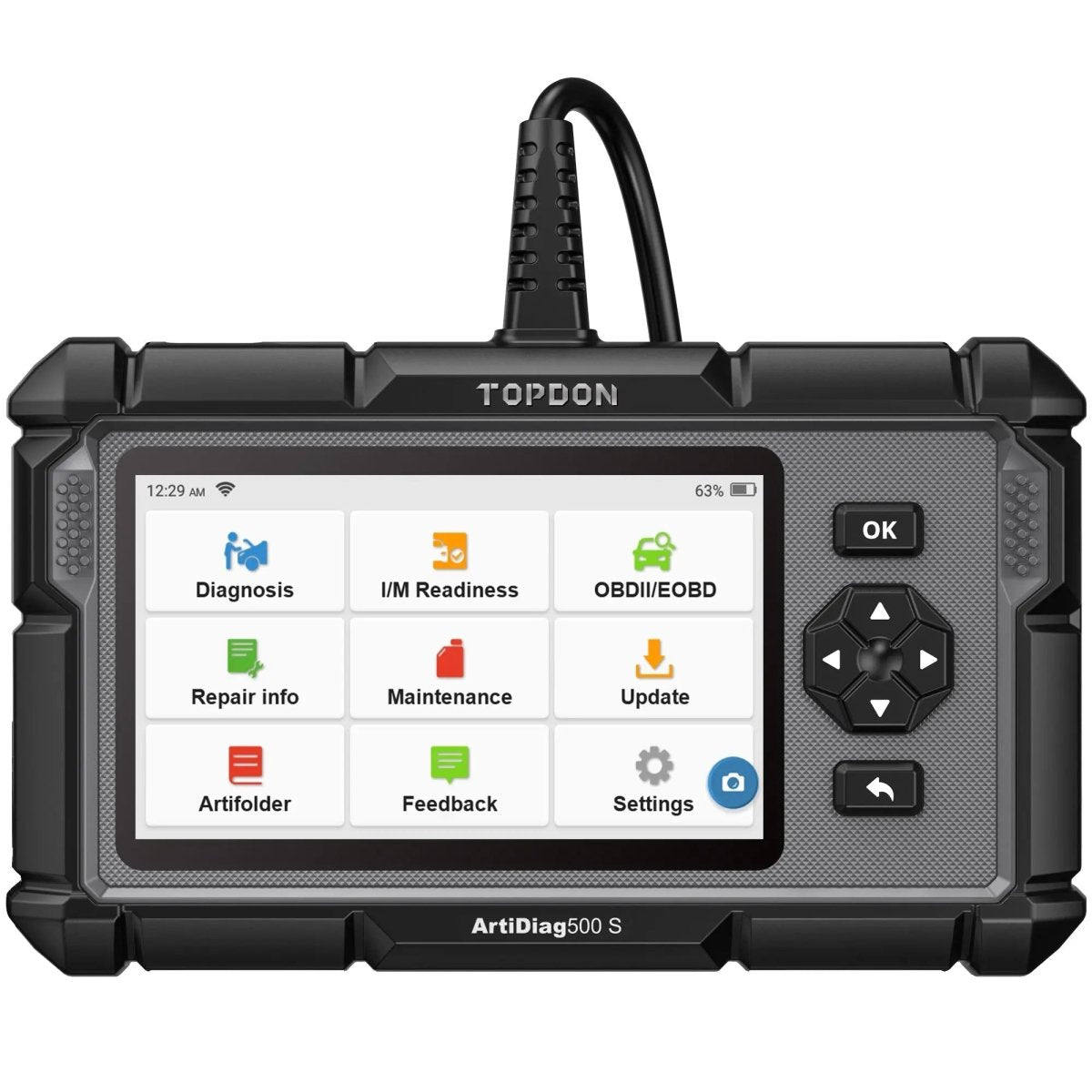

De Topdon ArtiDiag500 S is een bekabelde universele uitleesapparaat voor auto`s. Uitgevoerd met een 5 inch touchscreen scherm, Android besturingssysteem, 1,3GHz quad-core processor, 1GB ram, 16GB opslagruimte en geleverd met een levenslange licentie.

___________________________________________

Diagnose functies:

Voertuigidentificatie: De Topdon ArtiDiag500 S ondersteunt vier methoden voor voertuigidentificatie:

• Automatische VIN-scan: De Topdon ArtiDiag500 S is uitgerust met de nieuwste automatische VIN-scanfunctie. Deze maakt snelle identificatie van voertuigen via het CAN-netwerk mogelijk met slechts één klik.
• Handmatige VIN-invoer: Voor de voertuigen die geen automatische VIN-scan ondersteunen, biedt de Topdon ArtiDiag500 S de mogelijkheid om het voertuig-VIN handmatig in te voeren.
• Handmatige voertuigselectie: Wanneer de VIN van het voertuig niet automatisch opgehaald kan worden van de ECU, biedt de Topdon ArtiDiag500 S de mogelijkheid om het voertuig handmatig te selecteren.
• Alternatieve voertuigidentificatie: Als de Topdon ArtiDiag500 S het voertuig niet kan identificeren, kunt u de diagnose uitvoeren via de generieke EOBD-optie.



Automatische en handmatige scan: Wanneer u toegang hebt tot het diagnosegedeelte, zijn er twee scanopties beschikbaar:

1. Automatische scan: Start een automatische scan voor alle beschikbare modules in het voertuig.
2. Handmatige scan: Start een handmatige diagnose voor de geselecteerde module in het voertuig.

Automatische scan: De "Automatische scan"-functie is een praktische en uitgebreide diagnose-optie die alle beschikbare modules in het voertuig automatisch scant. Deze functie biedt snel en efficiënt een overzicht van de huidige regelmodules en detecteert eventuele foutcodes. Tijdens de automatische scan worden alle modules gecontroleerd op foutcodes, waarbij de status als volgt wordt weergegeven:

• Rood - Er is een foutcode gedetecteerd in de regeleenheid.
• Groen - Er zijn geen foutcodes gevonden in de regeleenheid.
• Niet beantwoord - De module is niet aanwezig in het voertuig.

Handmatige scan: De "Handmatige scan"-functie, aanvullend op de automatische scan, biedt de mogelijkheid om specifieke regelmodules in het voertuig te selecteren voor een gerichte diagnose. Met deze functie kunt u handmatig bepalen welke module u wilt scannen en analyseren. Door een specifieke regelmodule handmatig te selecteren, kunt u zich richten op een bepaald systeem of onderdeel van het voertuig. Dit is met name nuttig als u een vermoeden heeft van een probleem dat u wilt identificeren of een specifieke procedure wilt uitvoeren.

Onderdelen van de handmatige scan kunnen zijn:

• ECU-informatie
• Foutcodes uitlezen
• Foutcodes wissen
• Live-data

ECU-informatie: Met deze functie kunt u specifieke informatie die in de ECU is opgeslagen uitlezen, bijvoorbeeld: module nummer, type regeleenheid, software coderingsnummer, softwareversienummer, hardware onderdeelnummer en hardwareversienummer.

Foutcodes uitlezen: Deze functie maakt het mogelijk om foutcodes, gedetecteerd door de regelmodule, te analyseren. Deze codes geven cruciale informatie over mogelijke problemen in het voertuig, helpend bij het lokaliseren en identificeren van problemen.

Foutcodes wissen: Met deze functie kunnen huidige en opgeslagen foutcodes worden verwijderd uit een geselecteerde regelmodule. Dit is nuttig voor het controleren of problemen zijn opgelost na reparatie en voor het resetten van waarschuwingslampjes op het dashboard.

Live data: Deze functie geeft real-time toegang tot de huidige parameters van de voertuigsensoren, waardoor de status en prestaties van systemen en componenten gemonitord kunnen worden. De data kan worden weergegeven in verschillende modi, afhankelijk van de voorkeur van de gebruiker.

• Tekstmodus: Hiermee worden de parameters weergegeven in een tekstformaat, gepresenteerd als een lijst.
• Golfvormige grafiekmodus: Hiermee kunt u de parameters bekijken in de vorm van golfvormgrafieken.
• Grafieken combineren: Deze modus combineert meerdere grafieken om vergelijkingen tussen verschillende parameters mogelijk te maken.



Algemene EOBD/OBDII-testen:

De EOBD/OBDII-testen bieden u een snelle manier om het systeem te controleren op emissiegerelateerde componenten bij een brandend motormanagementlampje.

Foutcodes uitlezen: Via het menu 'Foutcodes uitlezen' kunt u de opgeslagen, wachtende en permanente foutcodes, die zijn vastgesteld in de regeleenheid, uitlezen.

Foutcodes wissen: Met het menu 'Foutcodes wissen' kunt u alle huidige en opgeslagen storingscodes van de controlemodule wissen.

Live data: Met het 'Live data' menu kunt u de real-time PID-gegevens van de elektronische regelmodule bekijken, opnemen en afspelen.

• Gegevens bekijken: De functie 'Gegevens bekijken' laat u de real-time PID-gegevens van de elektronische regeleenheid van het voertuig zien, inclusief sensorgegevens en bediening van schakelaars, spoelen en relais.
• Gegevens opnemen: De functie 'Gegevens opnemen' legt PID's vast om u te helpen bij het diagnosticeren van intermitterende rijproblemen die op geen andere manier kunnen worden vastgesteld.
• Gegevens afspelen: Met 'Gegevens afspelen' kunt u de opgenomen PID-gegevens terugkijken.

Freeze frame: Het 'Freeze frame' menu biedt een momentopname van kritieke operationele omstandigheden van het voertuig die automatisch door de boordcomputer worden geregistreerd op het moment dat een storingscode wordt vastgesteld. Deze functie is nuttig om te bepalen onder welke operationele omstandigheden de fout is opgetreden.

I/M Readiness: Met 'I/M Readiness' kunt u een momentopname bekijken van de werking van het emissiesysteem van OBDII/EOBD-voertuigen.

O2-sensor monitortest: Volgens OBD II-voorschriften dienen bepaalde voertuigen te worden bewaakt en getest op zuurstofsensoren (O2) voor emissiegerelateerde storingen. De functie 'O2-sensor monitortest' wordt gebruikt om de voltooide O2-sensormonitortestresultaten op te halen.

EVAP-systeemtest: Met de 'EVAP-test' functie kunt u een lektest voor het EVAP-systeem van het voertuig starten. De Topdon ArtiDiag500 S voert deze lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten.

On-Board Monitor: De 'On-Board Monitor test' functie is nuttig na onderhoud of na het wissen van het geheugen van een voertuig-ECU. Voor niet-CAN-voertuigen ontvangt deze functie testresultaten voor emissiegerelateerde aandrijflijncomponenten en -systemen die niet continu worden gecontroleerd. Voor CAN-voertuigen ontvangt het testgegevens voor emissiegerelateerde aandrijflijncomponenten en -systemen die zowel continu als niet continu worden gecontroleerd.

Componententest: Met de 'Componententest' functie kan de Topdon ArtiDiag500 S de werking van voertuigcomponenten of systemen controleren.

Voertuiginformatie: De 'Voertuiginformatie' functie stelt u in staat om het voertuigidentificatienummer (VIN), kalibratie-ID-nummers (CIN's) en kalibratieverificatienummers op te halen.

Voertuigstatus: Deze functie wordt gebruikt om de huidige status van het voertuig te controleren, waaronder communicatieprotocollen van OBD II-modules, het aantal opgehaalde foutcodes, de status van het storingsindicatorlampje (MIL) en andere relevante informatie.

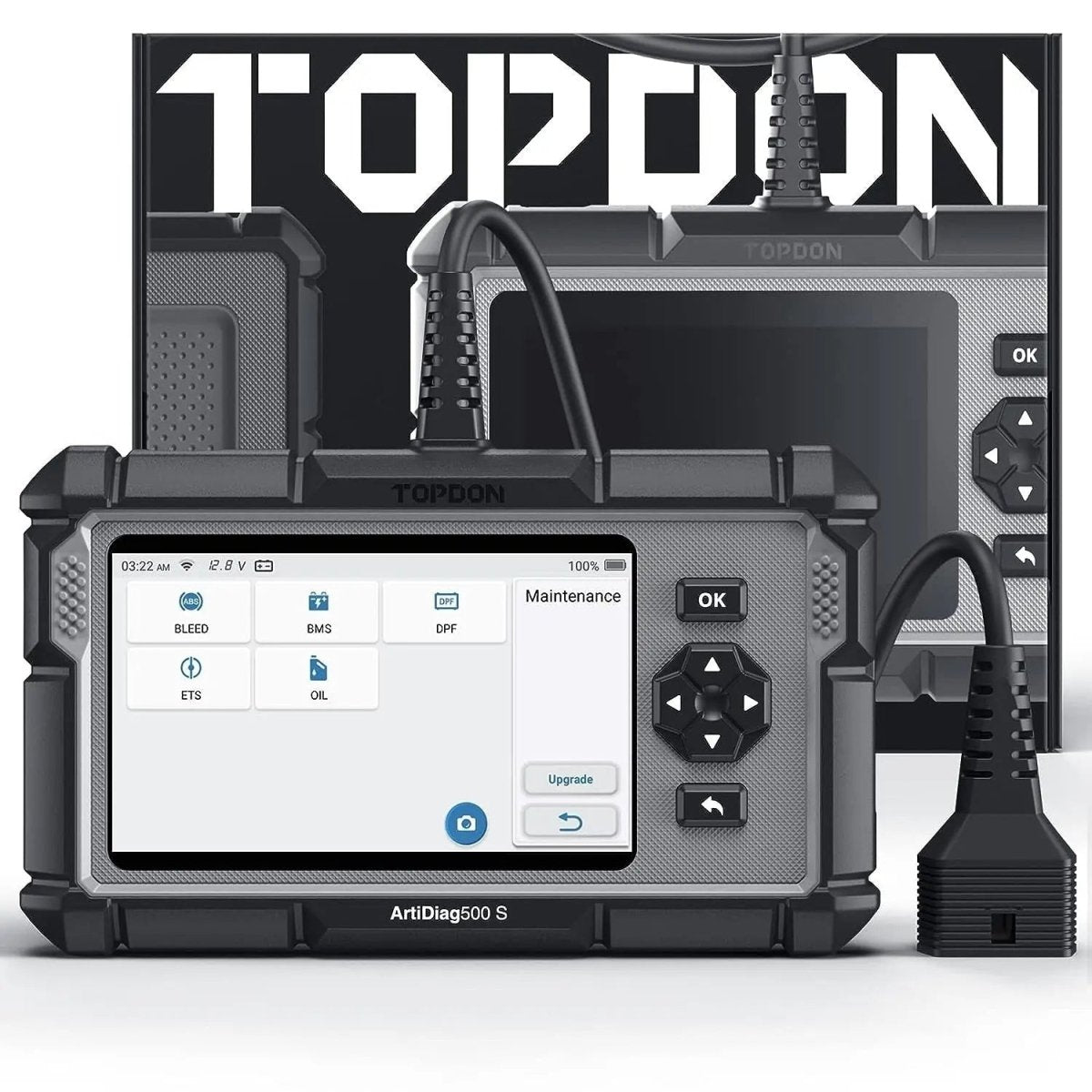

Onderhoudsfuncties:

Onderhoudsinterval resetten (Service): Deze onderhoudsfunctie biedt u de mogelijkheid om het onderhoudssysteem te resetten na het uitvoeren van specifieke onderhoudstaken. De functie zet de kilometerstand of rijtijd die gerelateerd is aan de volgende onderhoudsbeurt terug naar nul. Hierdoor wordt het waarschuwingslampje voor het onderhoud uitgeschakeld en het systeem wordt gereedgemaakt voor een nieuwe onderhoudscyclus. Het is cruciaal om deze functie toe te passen na onderhoudswerkzaamheden zoals het verversen van de motorolie, het vervangen van de oliefilter of het uitvoeren van omvangrijke onderhoudswerkzaamheden. Op deze manier zorgt u voor een accurate weergave van de onderhoudssituatie van uw voertuig, wat helpt bij het tijdig plannen van toekomstige servicebeurten.

Dieselpartikelfilter initialiseren (DPF): Deze onderhoudsfunctie maakt het mogelijk om de motorbesturingseenheid (ECU) aan te sturen voor een geforceerde regeneratie, die van essentieel belang is voor de efficiënte werking en de lange levensduur van het dieselpartikelfilter. Verder stelt het u in staat om verschillende componenten of sensoren opnieuw te configureren na vervanging. Dit is vooral noodzakelijk wanneer sleutelcomponenten zoals de uitlaatgastegendruksensor, het dieselpartikelfilter of de NOx-sensor zijn vervangen. Daarnaast is deze functie ook belangrijk wanneer het dieselpartikelfilter een geforceerde regeneratie nodig heeft. De initialisatie van DPF zorgt voor een efficiëntere werking van het voertuig, helpt bij het verminderen van de emissies en draagt bij aan een beter brandstofverbruik.

Gasklephuis initialiseren (ETC): Deze onderhoudsfunctie biedt de mogelijkheid om de instellingen van het gasklephuis te resetten en terug te brengen naar de fabrieksstandaard. Dit proces, ook wel bekend als gasklephuis initialisatie, is cruciaal voor een optimale werking van de motor en een efficiënt brandstofverbruik. De procedure herstelt de 'leerwaarden' van het gasklephuis, dat zijn de instellingen die het motormanagementsysteem door ervaring heeft aangepast voor een optimale prestatie. Deze reset kan noodzakelijk zijn na werkzaamheden zoals het vervangen of reinigen van het gasklephuis, of als de accu is losgekoppeld, aangezien deze situaties kunnen resulteren in een verandering van de optimale instellingen van het gasklephuis.

ABS-pomp ontluchten (ABS): Dit onderhoudsfunctie stelt gebruikers in staat om de lucht uit het ABS-systeem te verwijderen, wat essentieel is voor het herstellen van de remdruk. Lucht in het remsysteem kan leiden tot een verlaagde remefficiëntie en mogelijke remproblemen. Dit proces wordt vaak uitgevoerd na het vervangen van componenten zoals de ABS-module, ABS-pomp, hoofdremcilinder, remcilinders of remleidingen. Door het ABS-systeem te ontluchten, wordt de optimale werking van het remsysteem hersteld, wat bijdraagt aan een veiliger en efficiënter rijgedrag.

Batterijbeheersysteem initialiseren (BMS): Deze onderhoudsfunctie stelt gebruikers in staat om de batterijbewakingseenheid te resetten, een essentiële stap bij het garanderen van accurate communicatie tussen de batterijsensor en de voertuigsystemen. Deze functie is vooral van vitaal belang wanneer de hoofdbatterij of de batterijsensor wordt vervangen. Door het BMS correct te initialiseren en te onderhouden, kunnen gebruikers optimale prestaties en levensduur van de batterij waarborgen. Deze functie bevordert daarmee de algehele efficiëntie en betrouwbaarheid van het voertuig.

___________________________________________

Voertuiggeschiedenis:

De Topdon ArtiDiag500 S stelt u in staat om de voertuiggeschiedenis bij te houden, inclusief relevante gegevens en storingscodes van eerdere diagnostische sessies. Met een overzichtelijke tabellijst kunt u eenvoudig navigeren en belangrijke details bekijken. Dit helpt bij het raadplegen van vorige resultaten, het volgen van reparaties en het identificeren van terugkerende problemen. De opgeslagen gegevens kunnen dienen als referentie voor toekomstige sessies of om te delen met anderen.



Werkplaatsinformatie:

Met de "Werkplaatsinformatie" functie van de Topdon ArtiDiag500 S kunt u gedetailleerde informatie over uw werkplaats vastleggen en beheren, waaronder de naam, het adres, het telefoonnummer en andere opmerkingen. Dit helpt bij het organiseren en beheren van uw werkplaatsactiviteiten, waardoor u snel toegang heeft tot de benodigde gegevens voor communicatie met klanten en het genereren van documenten zoals voertuigdiagnoserapporten.



Diagnose rapport:

De Topdon ArtiDiag500 S biedt de mogelijkheid om gedetailleerde diagnose rapporten te genereren en op te slaan. Dit rapport bevat alle relevante informatie over de diagnostische sessie, zoals gedetecteerde foutcodes, voertuigsysteemstatus, live data waarden en grafieken. Het rapport kan worden aangepast met werkplaats-, voertuig- en klantinformatie en kan worden bekeken, opgeslagen of afgedrukt. Met de mogelijkheid om het rapport aan te passen aan specifieke behoeften, zoals het toevoegen van werkplaatsnaam, voertuiginformatie en klantgegevens, kunt u de rapporten personaliseren.

___________________________________________

Ondersteunde automerken:

Europese merken: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, DR, Ferrari, Fiat, FordEU, GAZ, Iveco, IZH, Jaguar, Lancia, Lamborghini, Land Rover, Maybach, Maserati, Mercedes-Benz, MINI, Opel, PAZ, Peugeot, Porsche, Renault, Rolls-Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, VAZ, Vauxhall, Volkswagen, Volkswagen CV, Volvo, ZAZ

Aziatische merken: Acura, Daewoo, Daihatsu, Holden, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, MVM, Nissan, Nissan GTR, Perodua, Proton, Saipa, Samsung, SsangYong, Subaru, Suzuki, Tata, Toyota, Tlisuzu, United Pakistan

Amerikaanse merken: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Jeep, Lincoln

Chinese merken: BAIC, Brilliance, BYD, Chery, GWM, Lynk & Co, Maxus, MG, Qoros, SGMW, Senova, Trumpchi, Weiwang

___________________________________________

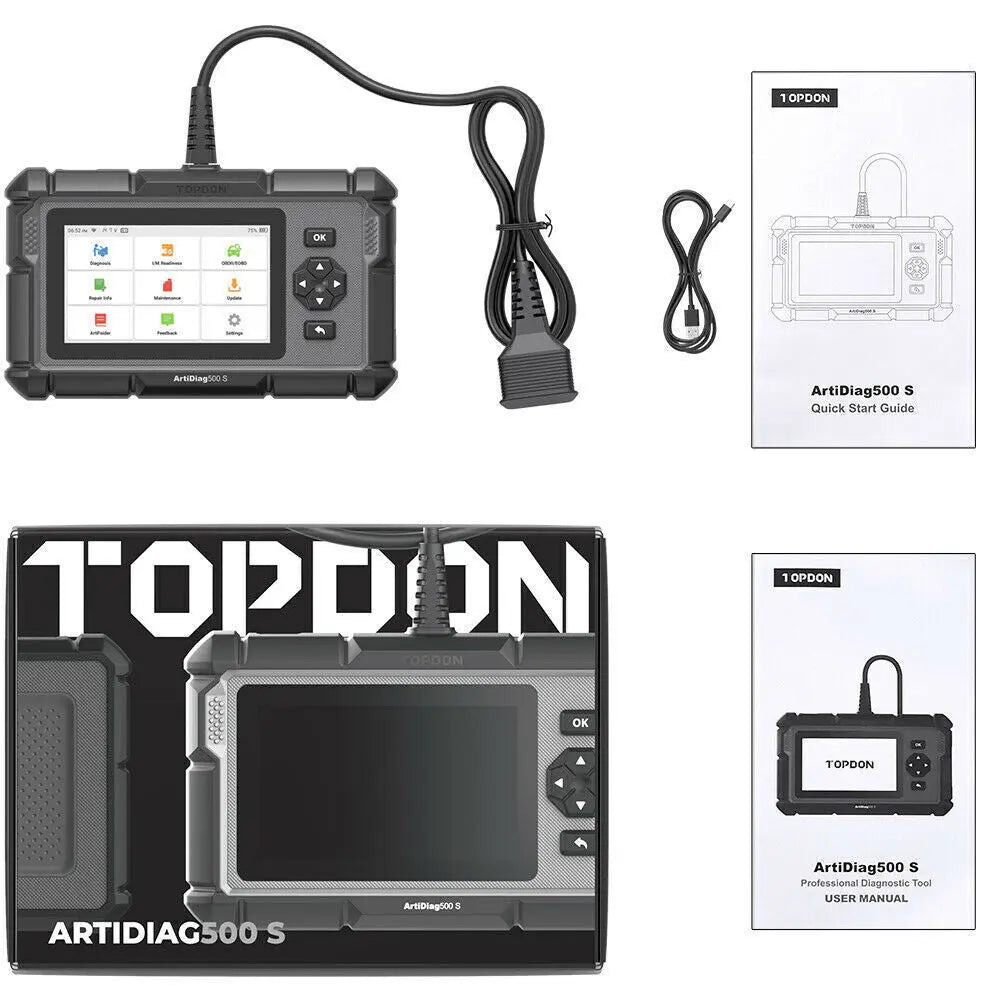

Wat krijgt u geleverd:

• Topdon ArtiDiag500 S Uitleesapparaat
• USB-A - USB-C Verloopkabel
• Handleiding
