De Thinkcar Thinktool Max HD Package vormt een waardevolle aanvulling op uw Thinkcar Thinktool Max uitleesapparaat. Deze set is speciaal samengesteld om een vlekkeloze integratie met uw bestaande Thinkcar Thinktool Max apparatuur mogelijk te maken, en stelt u in staat om een diepgaande diagnose te stellen voor een breed scala aan voertuigen en machines, inclusief vrachtwagens, bussen, bouw- en landbouwmachines, trailers en verbrandingsmotoren.

Bij aankoop ontvangt u tevens een tweejarige licentie voor de bijbehorende software, samen met de noodzakelijke verloopkabels, om een optimale functionaliteit en gebruiksgemak te garanderen. Dit alles bij elkaar zorgt ervoor dat u een nog uitgebreider en geavanceerder diagnostisch proces kunt aanbieden, met de betrouwbaarheid en kwaliteit die u gewend bent van Thinkcar producten.

___________________________________________

Diagnose functies:

Voertuigidentificatie: De Thinkcar Thinktool Max uitleesapparaat ondersteunt vijf methoden voor voertuigidentificatie:

• Automatische VIN-scan: De Thinkcar Thinktool Max uitleesapparaat is uitgerust met de nieuwste automatische VIN-scanfunctie. Deze maakt snelle identificatie van voertuigen via het CAN-netwerk mogelijk met slechts één klik.
• Camera VIN/kenteken-scan: Met de Thinkcar Thinktool Max kunt u een foto van de VIN-sticker of kentekenplaat maken voor snellere voertuigidentificatie.
• Handmatige VIN-invoer: Voor de voertuigen die geen automatische VIN-scan ondersteunen, biedt de Thinkcar Thinktool Max uitleesapparaat de mogelijkheid om het voertuig-VIN handmatig in te voeren.
• Handmatige voertuigselectie: Wanneer de VIN van het voertuig niet automatisch opgehaald kan worden van de ECU, biedt de Thinkcar Thinktool Max uitleesapparaat de mogelijkheid om het voertuig handmatig te selecteren.
• Alternatieve voertuigidentificatie: Als de Thinkcar Thinktool Max uitleesapparaat het voertuig niet kan identificeren, kunt u de diagnose uitvoeren via de generieke EOBD-optie.

Automatische en handmatige scan: Wanneer u toegang hebt tot het diagnosegedeelte, zijn er twee scanopties beschikbaar:

1. Automatische scan: Start een automatische scan voor alle beschikbare modules in het voertuig.
2. Handmatige scan: Start een handmatige diagnose voor de geselecteerde module in het voertuig.

Automatische scan: De "Automatische scan"-functie is een praktische en uitgebreide diagnose-optie die alle beschikbare modules in het voertuig automatisch scant. Deze functie biedt snel en efficiënt een overzicht van de huidige regelmodules en detecteert eventuele foutcodes. Tijdens de automatische scan worden alle modules gecontroleerd op foutcodes, waarbij de status als volgt wordt weergegeven:

• Rood - Er is een foutcode gedetecteerd in de regeleenheid.
• Groen - Er zijn geen foutcodes gevonden in de regeleenheid.
• Niet beantwoord - De module is niet aanwezig in het voertuig.

Handmatige scan: De "Handmatige scan"-functie, aanvullend op de automatische scan, biedt de mogelijkheid om specifieke regelmodules in het voertuig te selecteren voor een gerichte diagnose. Met deze functie kunt u handmatig bepalen welke module u wilt scannen en analyseren. Door een specifieke regelmodule handmatig te selecteren, kunt u zich richten op een bepaald systeem of onderdeel van het voertuig. Dit is met name nuttig als u een vermoeden heeft van een probleem dat u wilt identificeren of een specifieke procedure wilt uitvoeren.

Onderdelen van de handmatige scan kunnen zijn:

• ECU-informatie
• Foutcodes uitlezen
• Foutcodes wissen
• Live-data
• Actieve tests
• Speciale functies

ECU-informatie: Met deze functie kunt u specifieke informatie die in de ECU is opgeslagen uitlezen, bijvoorbeeld: module nummer, type regeleenheid, software coderingsnummer, softwareversienummer, hardware onderdeelnummer en hardwareversienummer.

Foutcodes uitlezen: Deze functie maakt het mogelijk om foutcodes, gedetecteerd door de regelmodule, te analyseren. Deze codes geven cruciale informatie over mogelijke problemen in het voertuig, helpend bij het lokaliseren en identificeren van problemen.

Foutcodes wissen: Met deze functie kunnen huidige en opgeslagen foutcodes worden verwijderd uit een geselecteerde regelmodule. Dit is nuttig voor het controleren of problemen zijn opgelost na reparatie en voor het resetten van waarschuwingslampjes op het dashboard.

Live data: Deze functie geeft real-time toegang tot de huidige parameters van de voertuigsensoren, waardoor de status en prestaties van systemen en componenten gemonitord kunnen worden. De data kan worden weergegeven in verschillende modi, afhankelijk van de voorkeur van de gebruiker.

• Tekstmodus: Hiermee worden de parameters weergegeven in een tekstformaat, gepresenteerd als een lijst.
• Golfvormige grafiekmodus: Hiermee kunt u de parameters bekijken in de vorm van golfvormgrafieken.
• Grafieken combineren: Deze modus combineert meerdere grafieken om vergelijkingen tussen verschillende parameters mogelijk te maken.

Actieve test: Deze functie maakt het mogelijk om bidirectionele diagnostische tests uit te voeren op verschillende systemen en componenten van het voertuig. Het maakt het mogelijk om tijdelijk een specifiek voertuigsysteem of -component te activeren, waarbij u de prestaties en functionaliteit kunt testen en eventuele problemen kunt identificeren. Na de test keert het systeem of component terug naar zijn normale werking.

Speciale functies: Met deze functie kunt u speciale aanpassingen uitvoeren aan specifieke voertuigcomponenten, zoals het herkalibreren of configureren van componenten na vervanging of reparatie. Het biedt een hoog niveau van controle en aanpassing voor geavanceerd voertuigonderhoud en -reparatie.

Algemene EOBD/OBDII-testen:

De EOBD/OBDII-testen bieden u een snelle manier om het systeem te controleren op emissiegerelateerde componenten bij een brandend motormanagementlampje.

Foutcodes uitlezen: Via het menu 'Foutcodes uitlezen' kunt u de opgeslagen, wachtende en permanente foutcodes, die zijn vastgesteld in de regeleenheid, uitlezen.

Foutcodes wissen: Met het menu 'Foutcodes wissen' kunt u alle huidige en opgeslagen storingscodes van de controlemodule wissen.

Live data: Met het 'Live data' menu kunt u de real-time PID-gegevens van de elektronische regelmodule bekijken, opnemen en afspelen.

• Gegevens bekijken: De functie 'Gegevens bekijken' laat u de real-time PID-gegevens van de elektronische regeleenheid van het voertuig zien, inclusief sensorgegevens en bediening van schakelaars, spoelen en relais.
• Gegevens opnemen: De functie 'Gegevens opnemen' legt PID's vast om u te helpen bij het diagnosticeren van intermitterende rijproblemen die op geen andere manier kunnen worden vastgesteld.
• Gegevens afspelen: Met 'Gegevens afspelen' kunt u de opgenomen PID-gegevens terugkijken.

Freeze frame: Het 'Freeze frame' menu biedt een momentopname van kritieke operationele omstandigheden van het voertuig die automatisch door de boordcomputer worden geregistreerd op het moment dat een storingscode wordt vastgesteld. Deze functie is nuttig om te bepalen onder welke operationele omstandigheden de fout is opgetreden.

I/M Readiness: Met 'I/M Readiness' kunt u een momentopname bekijken van de werking van het emissiesysteem van OBDII/EOBD-voertuigen.

O2-sensor monitortest: Volgens OBD II-voorschriften dienen bepaalde voertuigen te worden bewaakt en getest op zuurstofsensoren (O2) voor emissiegerelateerde storingen. De functie 'O2-sensor monitortest' wordt gebruikt om de voltooide O2-sensormonitortestresultaten op te halen.

EVAP-systeemtest: Met de 'EVAP-test' functie kunt u een lektest voor het EVAP-systeem van het voertuig starten. De Thinkcar Thinktool Max uitleesapparaat voert deze lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten.

On-Board Monitor: De 'On-Board Monitor test' functie is nuttig na onderhoud of na het wissen van het geheugen van een voertuig-ECU. Voor niet-CAN-voertuigen ontvangt deze functie testresultaten voor emissiegerelateerde aandrijflijncomponenten en -systemen die niet continu worden gecontroleerd. Voor CAN-voertuigen ontvangt het testgegevens voor emissiegerelateerde aandrijflijncomponenten en -systemen die zowel continu als niet continu worden gecontroleerd.

Componententest: Met de 'Componententest' functie kan de Thinkcar Thinktool Max uitleesapparaat de werking van voertuigcomponenten of systemen controleren.

Voertuiginformatie: De 'Voertuiginformatie' functie stelt u in staat om het voertuigidentificatienummer (VIN), kalibratie-ID-nummers (CIN's) en kalibratieverificatienummers op te halen.

Voertuigstatus: Deze functie wordt gebruikt om de huidige status van het voertuig te controleren, waaronder communicatieprotocollen van OBD II-modules, het aantal opgehaalde foutcodes, de status van het storingsindicatorlampje (MIL) en andere relevante informatie.

OBFCM (Onboard Fuel Consumption Monitor): De Thinkcar Thinktool Max is uitgerust met de OBFCM-functie, waarmee de gegevens over het brandstof- en energieverbruik van het voertuig kunnen worden uitgelezen.

• OBFCM-rapport voor de APK: Daarnaast biedt de Thinkcar Thinktool Max de mogelijkheid om deze verzamelde gegevens rechtstreeks naar de Rijksdienst voor het Wegverkeer (RDW) te sturen als onderdeel van de Algemene Periodieke Keuring (APK).

Onderhoudsfuncties:

Onderhoudsinterval resetten (Service): Deze onderhoudsfunctie biedt u de mogelijkheid om het onderhoudssysteem te resetten na het uitvoeren van specifieke onderhoudstaken. De functie zet de kilometerstand of rijtijd die gerelateerd is aan de volgende onderhoudsbeurt terug naar nul. Hierdoor wordt het waarschuwingslampje voor het onderhoud uitgeschakeld en het systeem wordt gereedgemaakt voor een nieuwe onderhoudscyclus. Het is cruciaal om deze functie toe te passen na onderhoudswerkzaamheden zoals het verversen van de motorolie, het vervangen van de oliefilter of het uitvoeren van omvangrijke onderhoudswerkzaamheden. Op deze manier zorgt u voor een accurate weergave van de onderhoudssituatie van uw voertuig, wat helpt bij het tijdig plannen van toekomstige servicebeurten.

Dieselpartikelfilter initialiseren (DPF): Deze onderhoudsfunctie maakt het mogelijk om de motorbesturingseenheid (ECU) aan te sturen voor een geforceerde regeneratie, die van essentieel belang is voor de efficiënte werking en de lange levensduur van het dieselpartikelfilter. Verder stelt het u in staat om verschillende componenten of sensoren opnieuw te configureren na vervanging. Dit is vooral noodzakelijk wanneer sleutelcomponenten zoals de uitlaatgastegendruksensor, het dieselpartikelfilter of de NOx-sensor zijn vervangen. Daarnaast is deze functie ook belangrijk wanneer het dieselpartikelfilter een geforceerde regeneratie nodig heeft. De initialisatie van DPF zorgt voor een efficiëntere werking van het voertuig, helpt bij het verminderen van de emissies en draagt bij aan een beter brandstofverbruik.

Injectoren initialiseren: Deze onderhoudsfunctie maakt het mogelijk om de programmering van de dieselinjectoren in de ECU (Elektronische Controle-Eenheid) te resetten. Dit is een essentiële stap in het waarborgen van nauwkeurige brandstoftoevoer naar de motorcilinders, wat van cruciaal belang is voor zowel de prestaties van uw voertuig als de brandstofefficiëntie. In situaties waarbij de ECU of de injectoren zijn vervangen, is het gebruik van deze onderhoudsfunctie noodzakelijk om ervoor te zorgen dat de vervangen componenten correct worden geïntegreerd en functioneren zoals bedoeld. Door het resetten van de dieselinjectoren wordt het voertuig opnieuw gekalibreerd om de juiste brandstoftoevoer te leveren, wat uiteindelijk kan leiden tot optimale prestaties en een hogere brandstofefficiëntie.

AdBlue-systeem initialisatie: Deze onderhoudsfunctie stelt gebruikers in staat om het AdBlue-systeem te resetten naar zijn fabrieksinstellingen. De AdBlue-systeeminitialisatie is vaak vereist na bepaalde onderhouds- en reparatiewerkzaamheden, zoals de vervanging van de AdBlue-injector, het bijvullen van het AdBlue-reservoir, of de vervanging van andere belangrijke componenten van het AdBlue-systeem. Door deze reset wordt ervoor gezorgd dat het systeem optimaal kan functioneren, op basis van de originele specificaties van de fabrikant, wat resulteert in een efficiëntere werking van het voertuig en een verminderde uitstoot van schadelijke stoffen.

Turbo initialiseren (VGT): Deze onderhoudsfunctie stelt u in staat om de aangeleerde waarden van de turbo opnieuw in te stellen. Dit proces is van cruciaal belang voor het handhaven van de optimale prestaties van de turbo, met name na de vervanging van de turbo zelf of de wastegate-actuator. Dit houdt in dat de turbo zichzelf opnieuw kalibreert op basis van de nieuwe onderdelen, wat bijdraagt aan een soepele werking en helpt om eventuele problemen met de prestaties te voorkomen die anders zouden kunnen optreden als gevolg van onjuiste gegevens.

Snelheidslimiet aanpassen: Deze onderhoudsfunctie biedt de mogelijkheid om de snelheidsbegrenzer van uw voertuig te activeren of te deactiveren. Deze functie kan bijzonder nuttig zijn om de instellingen van het voertuig aan te passen aan specifieke rijomstandigheden of wettelijke vereisten. Zo kunt u bijvoorbeeld de snelheidslimiet verlagen voor stadsrijden of verhogen voor lange snelwegritten. Onthoud echter altijd dat veiligheid en wettelijke snelheidslimieten de prioriteit hebben bij het gebruik van deze functie.

___________________________________________

Voertuiggeschiedenis:

De Thinkcar Thinktool Max stelt u in staat om de voertuiggeschiedenis bij te houden, inclusief relevante gegevens en storingscodes van eerdere diagnostische sessies. Met een overzichtelijke tabellijst kunt u eenvoudig navigeren en belangrijke details bekijken. Dit helpt bij het raadplegen van vorige resultaten, het volgen van reparaties en het identificeren van terugkerende problemen. De opgeslagen gegevens kunnen dienen als referentie voor toekomstige sessies of om te delen met anderen.

Werkplaatsinformatie:

Met de "Werkplaatsinformatie" functie van de Thinkcar Thinktool Max kunt u gedetailleerde informatie over uw werkplaats vastleggen en beheren, waaronder de naam, het adres, het telefoonnummer en andere opmerkingen. Dit helpt bij het organiseren en beheren van uw werkplaatsactiviteiten, waardoor u snel toegang heeft tot de benodigde gegevens voor communicatie met klanten en het genereren van documenten zoals voertuigdiagnoserapporten.

Klantinformatie:

Met de "Klantinformatie" functie van de Thinkcar Thinktool Max kunt u gedetailleerde gegevens van uw klanten vastleggen en beheren, zoals hun naam, voertuigmerk en model, chassisnummer en eventuele opmerkingen. Het bijhouden van klantinformatie zorgt voor efficiënte communicatie, gepersonaliseerde service en gemakkelijke identificatie van voertuigdiagnoserapporten en testbestanden.

Klantenbeheer:

Met de "Klantenbeheer" functie van de Thinkcar Thinktool Max kunt u klantinformatie beheren en organiseren. U kunt gedetailleerde gegevens zoals naam, contactgegevens, voertuiginformatie en opmerkingen vastleggen. Dit stelt u in staat om alle relevante informatie van uw klanten op één plek op te slaan en gemakkelijk toegang te hebben tot hun gegevens tijdens het werken met hen. Het beheer van klantenaccounts biedt een overzicht van alle klanten die aan uw werkplaats zijn gekoppeld en u kunt eerdere diagnostische sessies en voertuighistorie koppelen aan specifieke klanten voor snelle toegang tot hun eerdere tests en resultaten.

Diagnose rapport:

De Thinkcar Thinktool Max biedt de mogelijkheid om gedetailleerde diagnose rapporten te genereren en op te slaan. Dit rapport bevat alle relevante informatie over de diagnostische sessie, zoals gedetecteerde foutcodes, voertuigsysteemstatus, live data waarden en grafieken. Het rapport kan worden aangepast met werkplaats-, voertuig- en klantinformatie en kan worden bekeken, opgeslagen of afgedrukt. Met de mogelijkheid om het rapport aan te passen aan specifieke behoeften, zoals het toevoegen van werkplaatsnaam, voertuiginformatie en klantgegevens, kunt u de rapporten personaliseren.

Pre-scan en Post-scan:

De Thinkcar Thinktool Max biedt pre-scan en post-scan functionaliteit, waarmee u gedetailleerde rapporten kunt genereren voor en na reparaties aan het voertuig. De pre-scan rapporten tonen de huidige foutcodes en bieden een startpunt voor reparaties, terwijl de post-scan rapporten de status van opgeloste en onopgeloste foutcodes laten zien. Deze rapporten kunnen worden aangepast met werkplaats- en voertuiginformatie voor een professionele presentatie aan de klant. Ze helpen bij het beoordelen van de reparatie-effectiviteit, bieden transparantie aan de klant en dienen als documentatie voor uw eigen administratie.

Hulp op Afstand:

Met de "Hulp op Afstand" functie van de Thinkcar Thinktool Max kunt u directe ondersteuning krijgen van AsTools of Thinkcar wanneer u technische problemen ondervindt met de Thinkcar-producten. Door verbinding te maken via de TeamViewer/Quicksupport applicatie, kunnen technische experts op afstand uw scherm bekijken en met u communiceren om problemen te identificeren en op te lossen. Deze functie biedt een snelle en efficiënte manier om technische ondersteuning te ontvangen, vooral bij complexe vraagstukken en softwareproblemen. Het stelt u in staat om samen te werken met ervaren technici die u kunnen begeleiden, instellingen controleren en advies geven om problemen snel en effectief op te lossen.

___________________________________________

Ondersteunde voertuigmerken en voertuigmodules:

Bestelauto`s: Bremach, Blue Bird, Bremach, Chrysler, Citroën, Fiat, Ford, GM, GWM, Huanghai, Hyundai, Isuzu, Iveco, Mazda, Mercedes-Benz, Nissan, Peugeot, Renault, Sprinter, Toyota, Volkswagen, Volvo

Autobussen: Allegro, American Coach, Ankai, AsiaStar, Battisti, BCI, Berkshire, Bonluck, Champion, Claval, Cloosin, Cobus, Credo, Dayun, Dina, Eicher, Eldorado, Elkhart, ENC, Fleetwood, Forest River, Fuso, Gillig, Golden Dragon, Higer, Holiday Rambler, IC, Iris Bus, Irizar, Kinglong, MCI, NABI, Neoplan, New Flyer, Nova Bus, Orion, Prevost, Renegade, Setra, Shaolin, Silver Bus, Sitcar, Starcraft, Startrans, Sunlong, Sunwin, Temsa, Van Hool, Winnebago, Yutong, ZhongTong

Vrachtwagens: American LaFrance, Ashok Leyland, BeiBen, BharatBenz, C&C Truck, CAMC, Capacity, CTruck, DAF, DFL, E-One, ERF, FAW, Ferrara, Foton, Freightliner, Hino, Hongyan, International, JAC, JMC, Kalmar Ottawa, Kama, Kamaz, Kenworth, KME, Mack, Mahindra, MAN, Mitsubishi, Oshkosh, Paccar, Peterbilt, Pierce, Scania, Shacman, Sinotruk, Spartan, Sterling, Tata, Thomas Built, UD, WA, Western Star

Terrein- en bouwmachines: AGCO, Agricultural, Case, Caterpillar, Flexi-Coil, JCB, John Deere, Kobelco, Machinery, Miller, New Holland, Steyr, Trailer, Volvo, XuGong

Verbrandingsmotoren: Changchai, Chaochai, CNG/LNG, Cummins, Dachai, Detroit, Deutz, Diesel, Doosan, ECU Calibration, Hino, Laidong, Maxx force, PSI, QuanChai, Shangchai, SIDA, SiHuan, Volvo_Penta, WP, Xichai, Yangchai, Yuchai, Yunnei

Regeleenheden: ABS, Allison, Bendix, Bosch, Delphi, Denso, Eaton, EcTek, Haldex, Knorr, MWM, NOX, SCR, Siemens, Voith, Wabco, ZF

___________________________________________

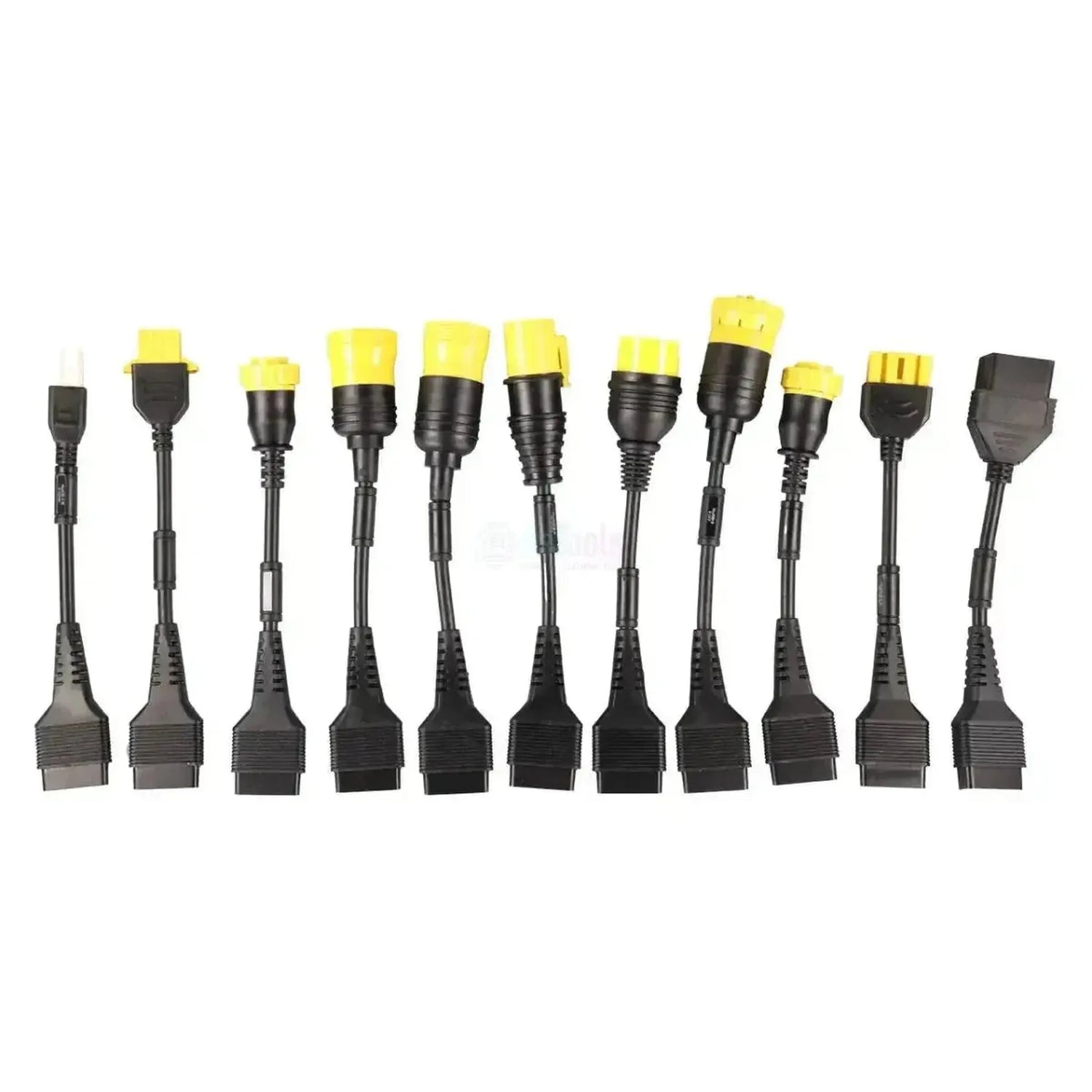

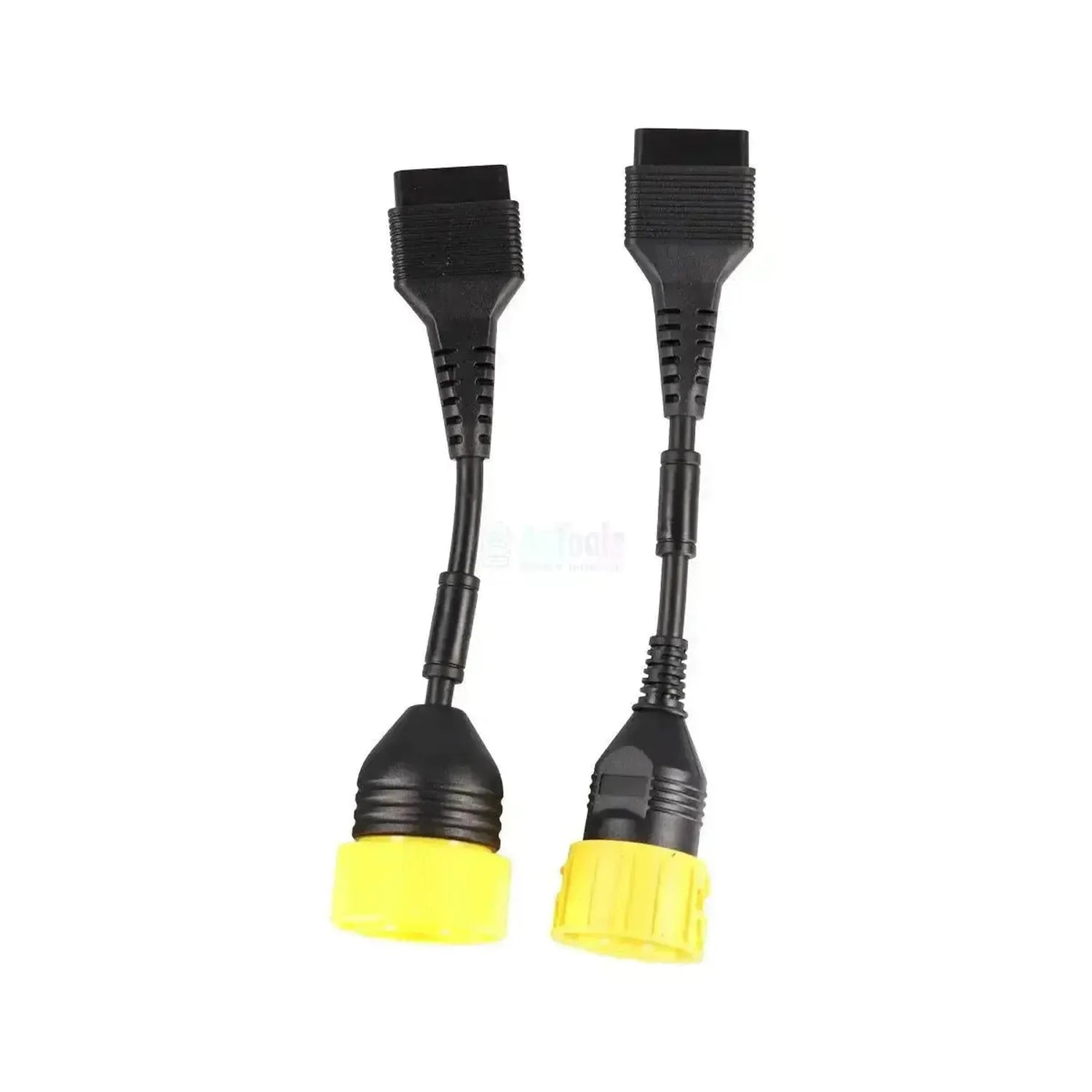

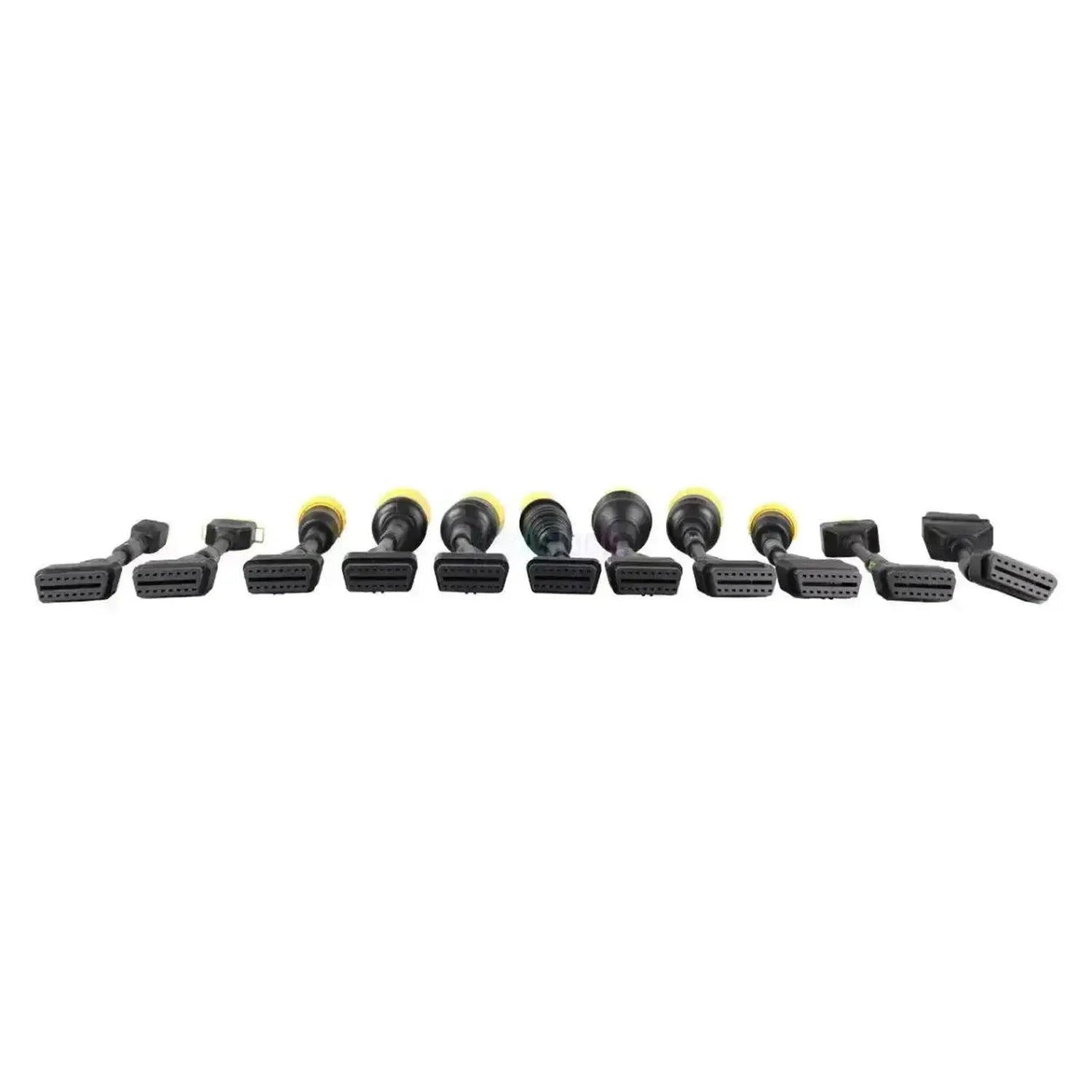

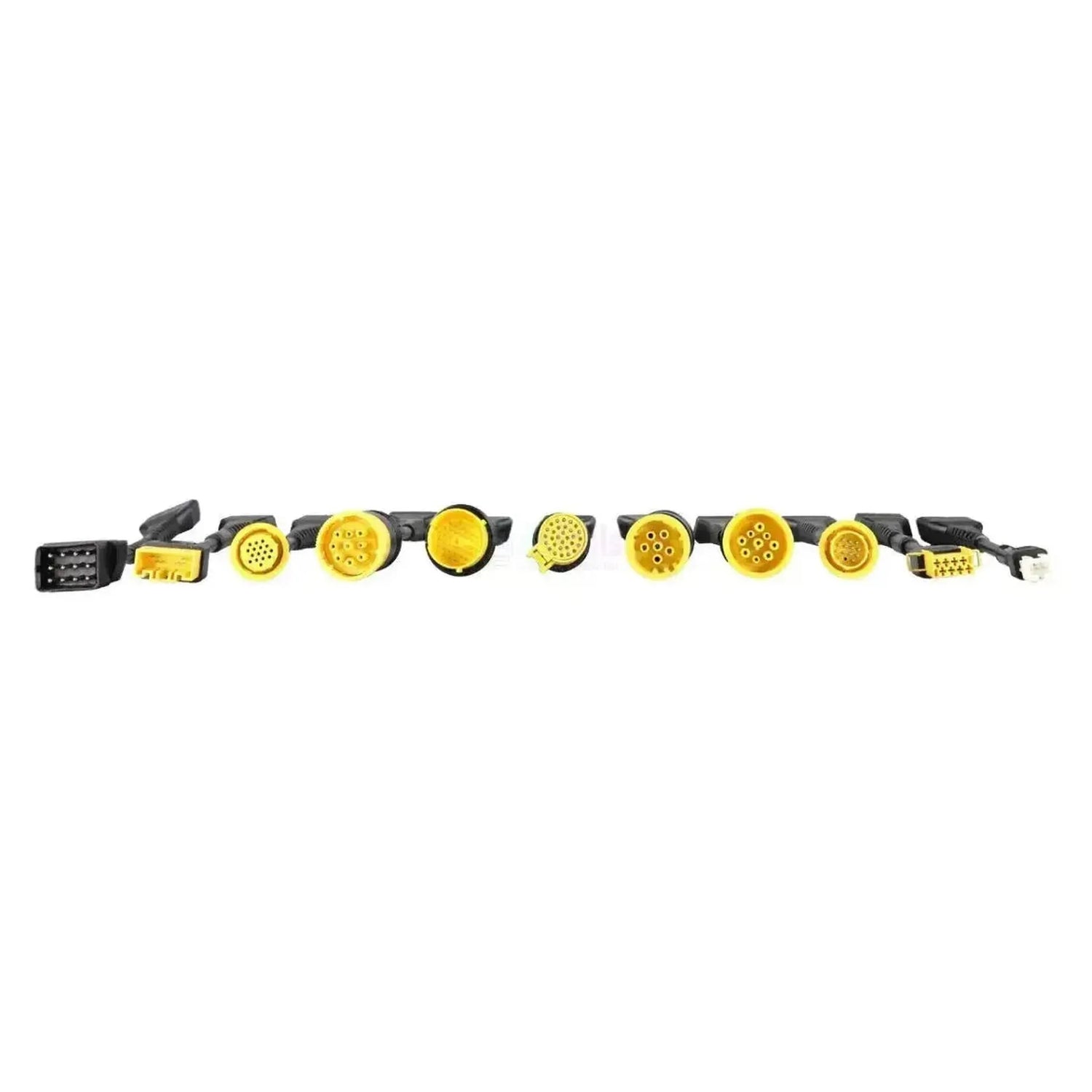

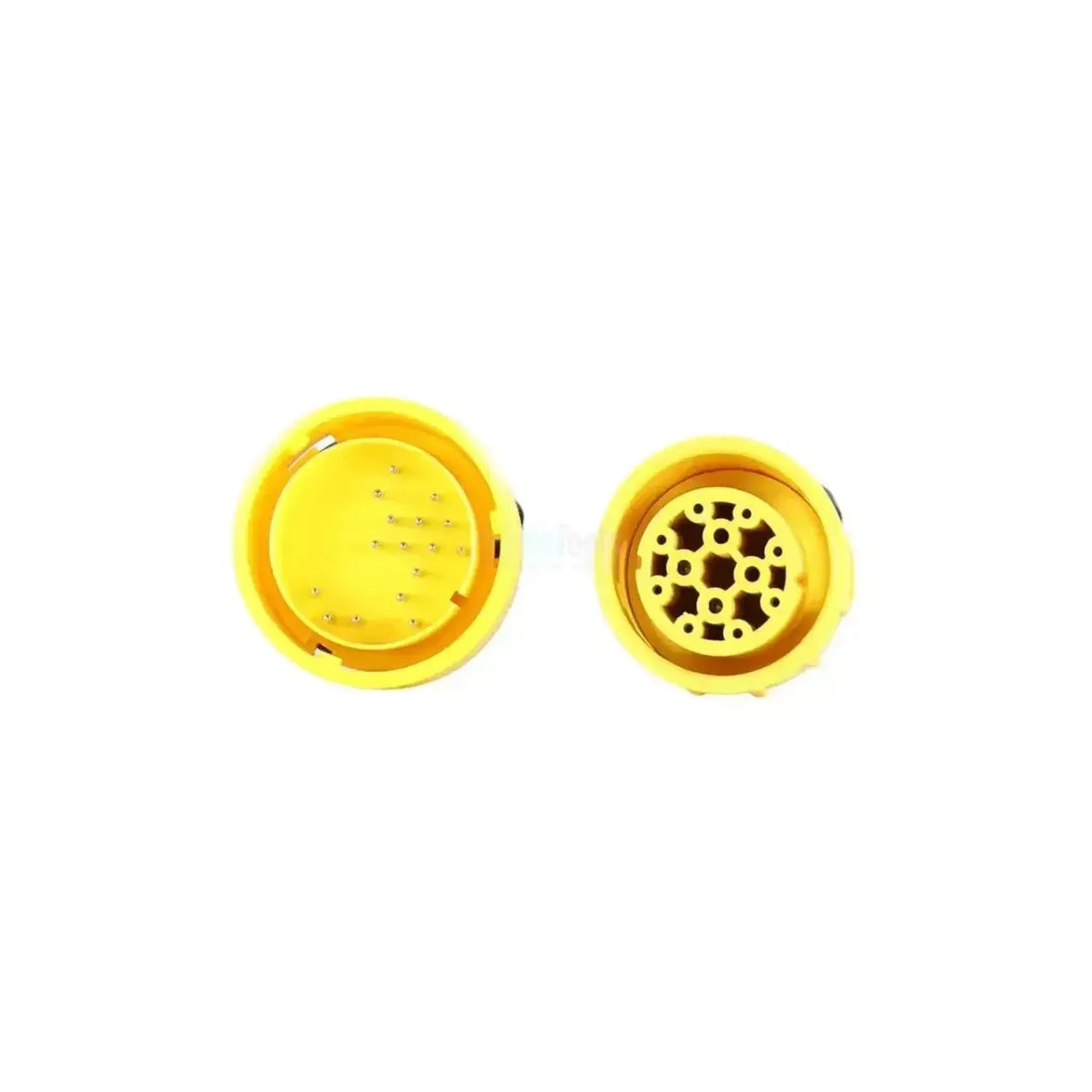

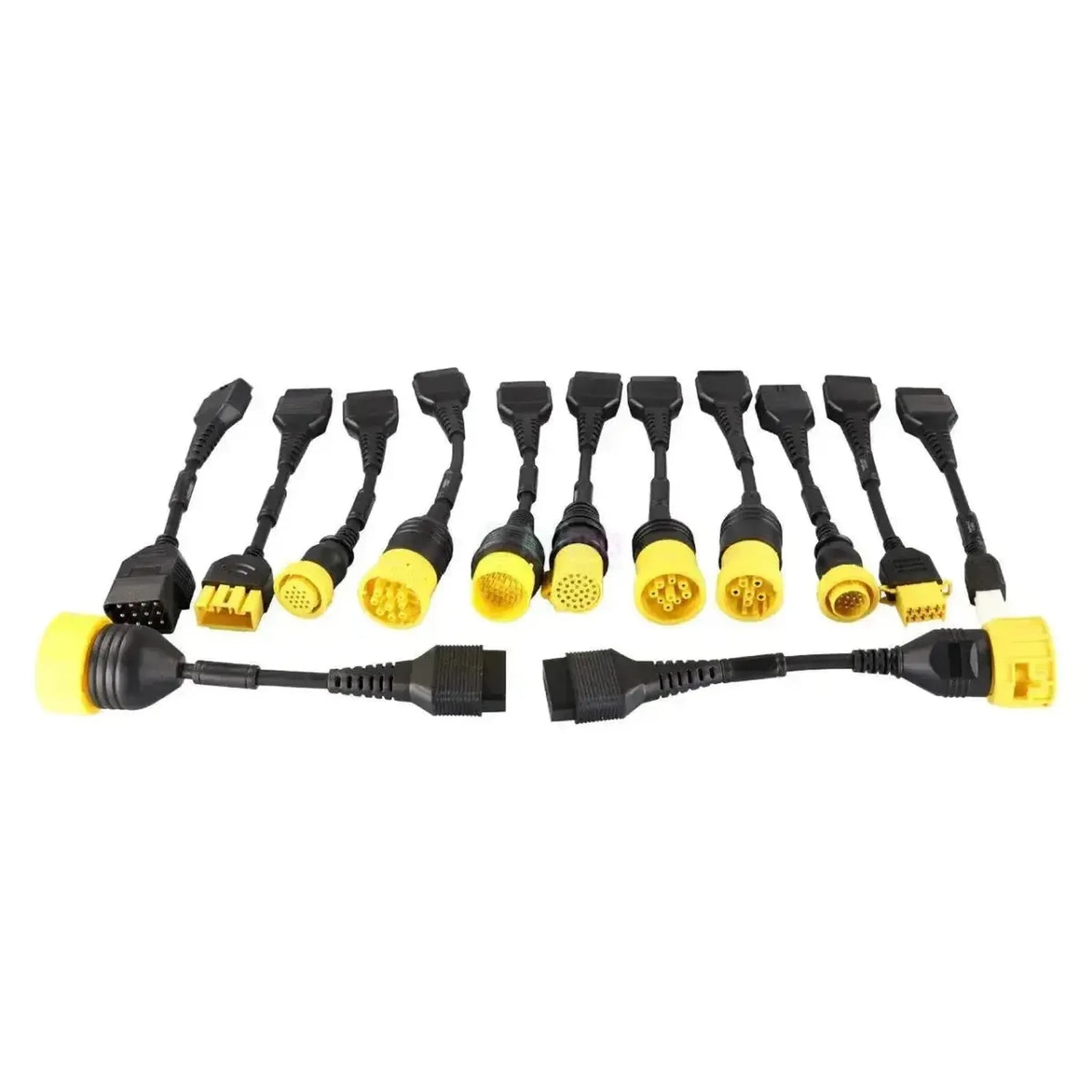

Wat krijgt u geleverd:

• Thinkcar Isuzu 3 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar 6 Pins J1708 - 16 Pins OBD2 Verloopkabel
• Thinkcar Volvo 8 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar 9 Pins J1939 - 16 Pins OBD2 Verloopkabel
• Thinkcar CAT 9 Pins OBD - 16 Pins OBD2 Verloopkabel
• Thinkcar MAN 12 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Renault 12 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Mercedes-Benz 14 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Hyundai 16 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Isuzu 20 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Iveco 30 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar MAN 37 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Thinkcar Iveco 38 Pins OBD1 - 16 Pins OBD2 Verloopkabel
• Activatiekaart
• Handleiding

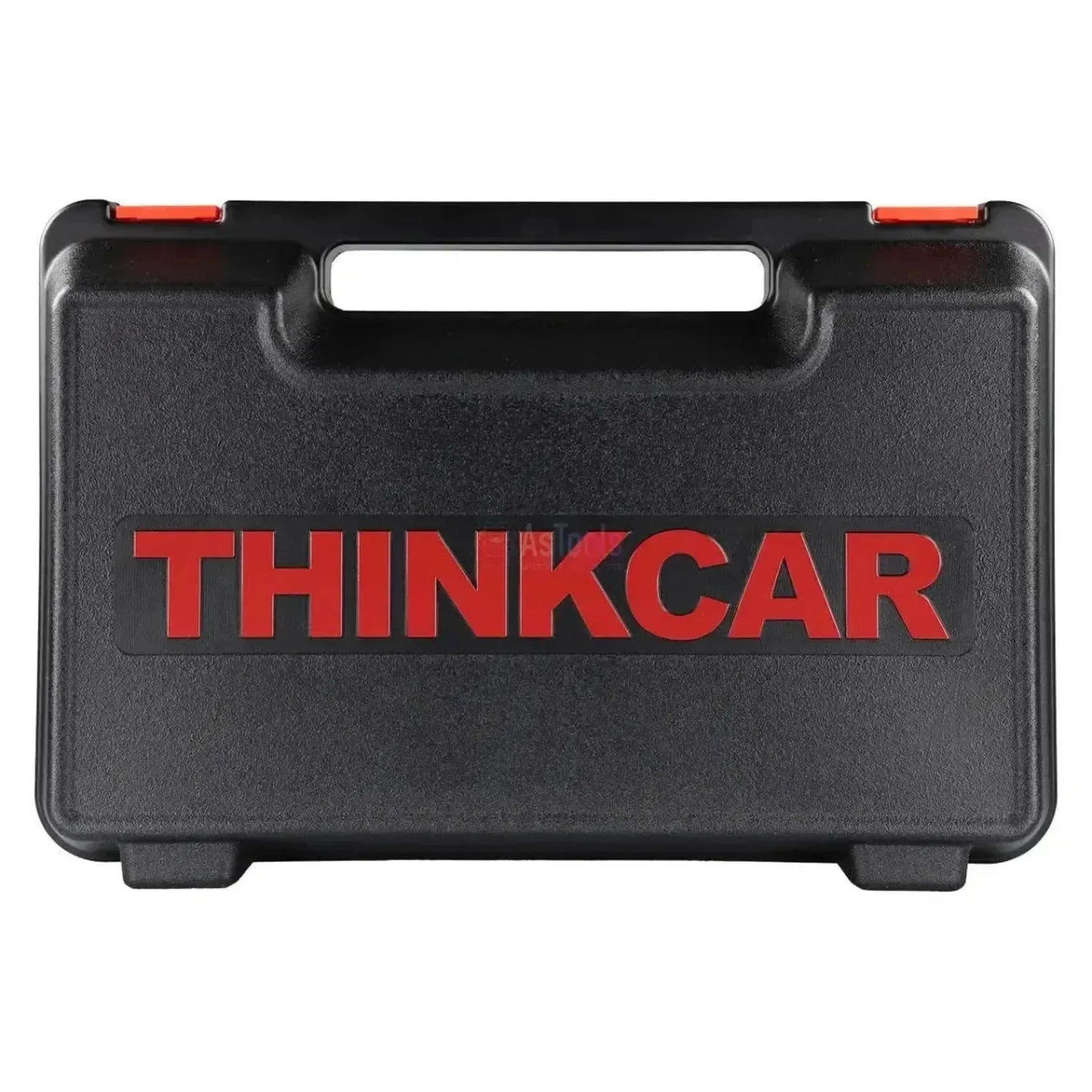

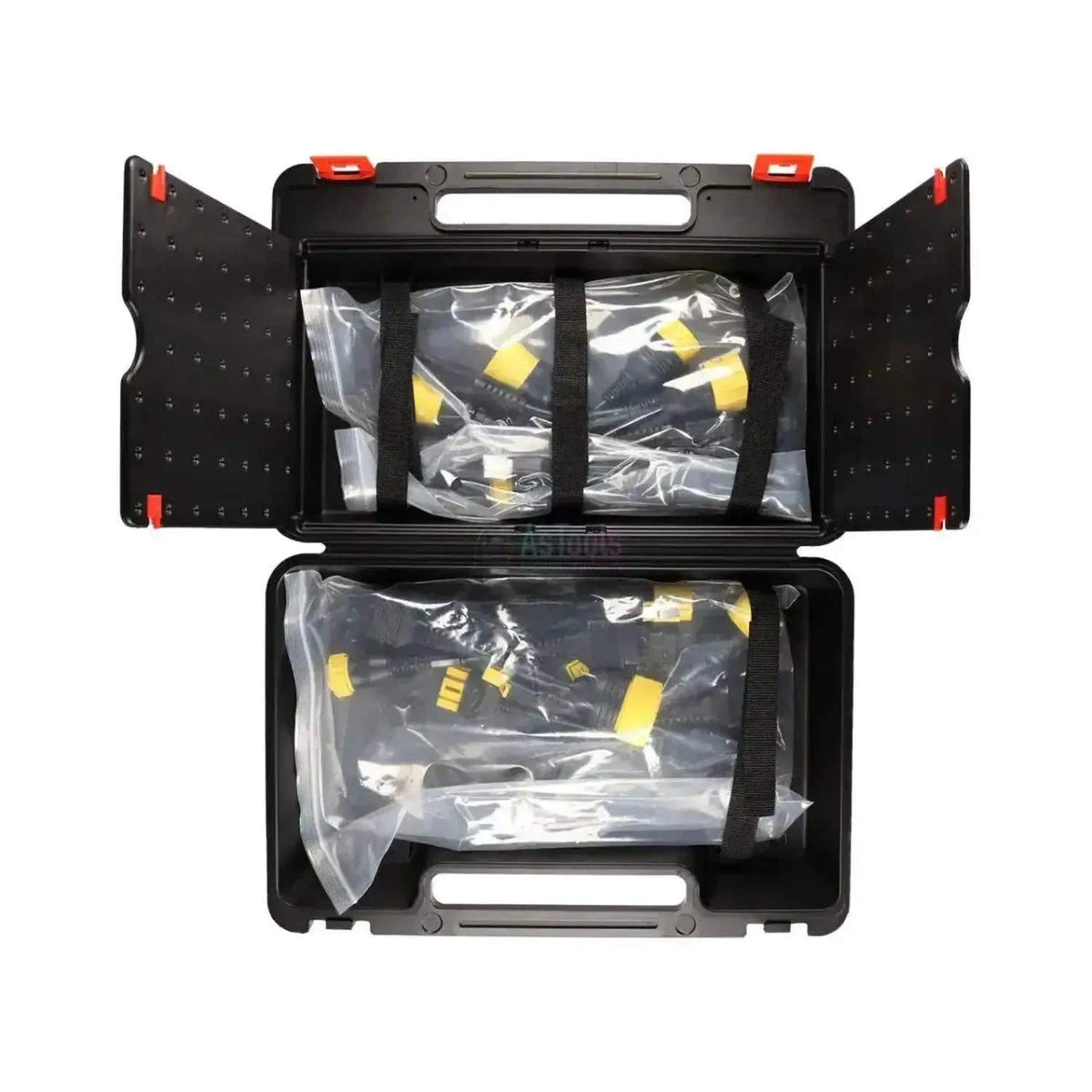

• Opbergkoffer
