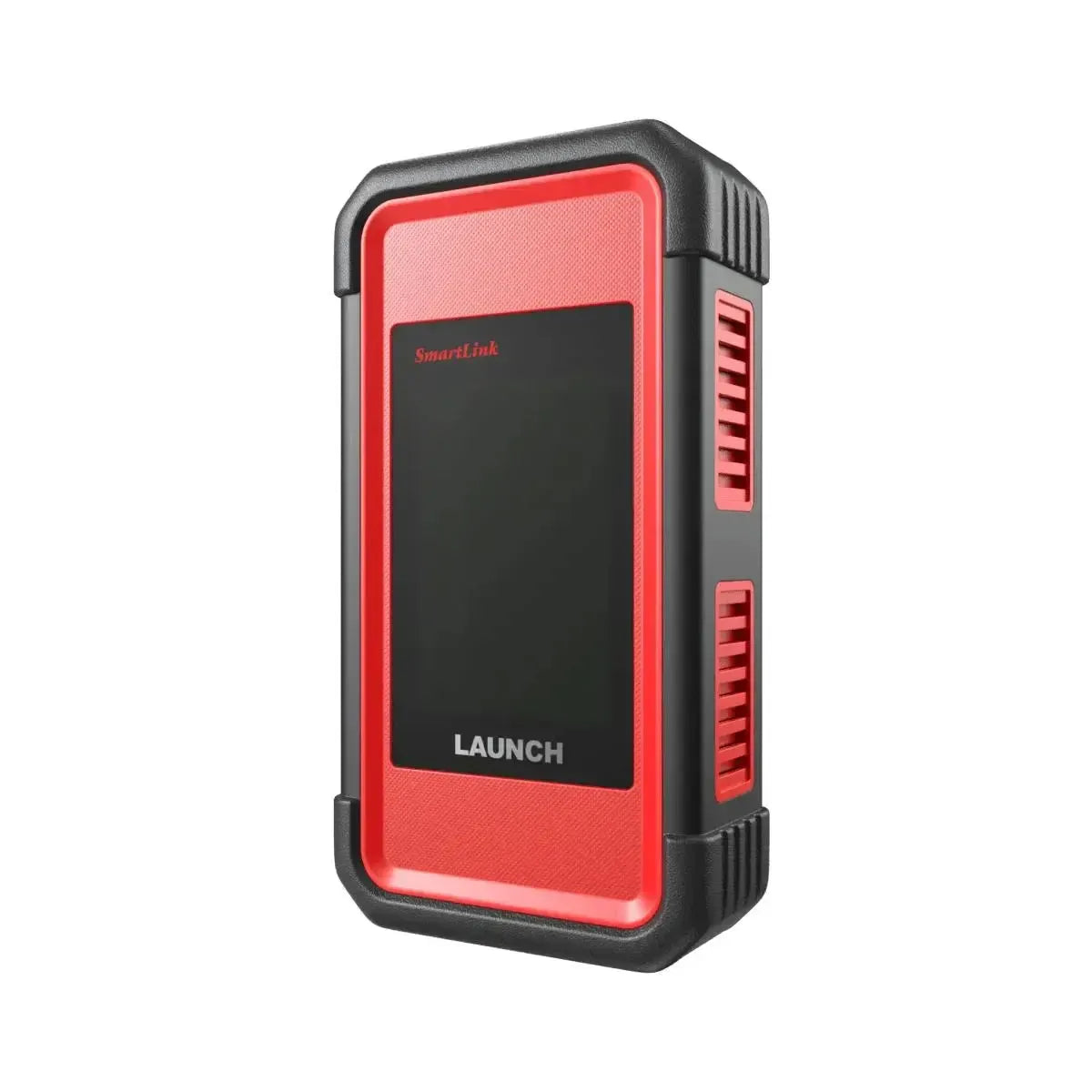

De Launch X-431 SmartLink C is een professionele, draadloos en universeel uitleesapparaat dat compatibel is met uw Launch X-431 uitleesapparaat. Dit apparaat is speciaal ontworpen voor vrachtwagenliefhebbers en doe-het-zelvers, die graag de controle over hun eigen voertuigdiagnostiek willen nemen. Dankzij de draadloze en draagbare functies kunt u de Launch X-431 SmartLink C gemakkelijk meenemen en gebruiken waar u maar wilt. Het enige wat u hoeft te doen is het apparaat via Bluetooth aan uw Launch X-431 uitleesapparaat, smartphone of tablet koppelen, waarna u meteen aan de slag kunt met het uitlezen en oplossen van eventuele problemen met uw voertuig.

___________________________________________

Diagnose functies:

Voertuigidentificatie: De Launch X-431 SmartLink C uitleesapparaat ondersteunt vier methoden voor voertuigidentificatie:

• Automatische VIN-scan: De Launch X-431 SmartLink C uitleesapparaat is uitgerust met de nieuwste automatische VIN-scanfunctie. Deze maakt snelle identificatie van voertuigen via het CAN-netwerk mogelijk met slechts één klik.
• Handmatige VIN-invoer: Voor de voertuigen die geen automatische VIN-scan ondersteunen, biedt de Launch X-431 SmartLink C uitleesapparaat de mogelijkheid om het voertuig-VIN handmatig in te voeren.
• Handmatige voertuigselectie: Wanneer de VIN van het voertuig niet automatisch opgehaald kan worden van de ECU, biedt de Launch X-431 SmartLink C uitleesapparaat de mogelijkheid om het voertuig handmatig te selecteren.
• Alternatieve voertuigidentificatie: Als de Launch X-431 SmartLink C uitleesapparaat het voertuig niet kan identificeren, kunt u de diagnose uitvoeren via de generieke EOBD-optie.

Automatische en handmatige scan: Wanneer u toegang hebt tot het diagnosegedeelte, zijn er twee scanopties beschikbaar:

1. Automatische scan: Start een automatische scan voor alle beschikbare modules in het voertuig.
2. Handmatige scan: Start een handmatige diagnose voor de geselecteerde module in het voertuig.

Automatische scan: De "Automatische scan"-functie is een praktische en uitgebreide diagnose-optie die alle beschikbare modules in het voertuig automatisch scant. Deze functie biedt snel en efficiënt een overzicht van de huidige regelmodules en detecteert eventuele foutcodes. Tijdens de automatische scan worden alle modules gecontroleerd op foutcodes, waarbij de status als volgt wordt weergegeven:

• Rood - Er is een foutcode gedetecteerd in de regeleenheid.
• Groen - Er zijn geen foutcodes gevonden in de regeleenheid.
• Niet beantwoord - De module is niet aanwezig in het voertuig.

Handmatige scan: De "Handmatige scan"-functie, aanvullend op de automatische scan, biedt de mogelijkheid om specifieke regelmodules in het voertuig te selecteren voor een gerichte diagnose. Met deze functie kunt u handmatig bepalen welke module u wilt scannen en analyseren. Door een specifieke regelmodule handmatig te selecteren, kunt u zich richten op een bepaald systeem of onderdeel van het voertuig. Dit is met name nuttig als u een vermoeden heeft van een probleem dat u wilt identificeren of een specifieke procedure wilt uitvoeren.

Onderdelen van de handmatige scan kunnen zijn:

• ECU-informatie
• Foutcodes uitlezen
• Foutcodes wissen
• Live-data
• Actieve tests
• Speciale functies

ECU-informatie: Met deze functie kunt u specifieke informatie die in de ECU is opgeslagen uitlezen, bijvoorbeeld: module nummer, type regeleenheid, software coderingsnummer, softwareversienummer, hardware onderdeelnummer en hardwareversienummer.

Foutcodes uitlezen: Deze functie maakt het mogelijk om foutcodes, gedetecteerd door de regelmodule, te analyseren. Deze codes geven cruciale informatie over mogelijke problemen in het voertuig, helpend bij het lokaliseren en identificeren van problemen.

Foutcodes wissen: Met deze functie kunnen huidige en opgeslagen foutcodes worden verwijderd uit een geselecteerde regelmodule. Dit is nuttig voor het controleren of problemen zijn opgelost na reparatie en voor het resetten van waarschuwingslampjes op het dashboard.

Live data: Deze functie geeft real-time toegang tot de huidige parameters van de voertuigsensoren, waardoor de status en prestaties van systemen en componenten gemonitord kunnen worden. De data kan worden weergegeven in verschillende modi, afhankelijk van de voorkeur van de gebruiker.

• Tekstmodus: Hiermee worden de parameters weergegeven in een tekstformaat, gepresenteerd als een lijst.
• Golfvormige grafiekmodus: Hiermee kunt u de parameters bekijken in de vorm van golfvormgrafieken.
• Grafieken combineren: Deze modus combineert meerdere grafieken om vergelijkingen tussen verschillende parameters mogelijk te maken.

Actieve test: Deze functie maakt het mogelijk om bidirectionele diagnostische tests uit te voeren op verschillende systemen en componenten van het voertuig. Het maakt het mogelijk om tijdelijk een specifiek voertuigsysteem of -component te activeren, waarbij u de prestaties en functionaliteit kunt testen en eventuele problemen kunt identificeren. Na de test keert het systeem of component terug naar zijn normale werking.

Speciale functies: Met deze functie kunt u speciale aanpassingen uitvoeren aan specifieke voertuigcomponenten, zoals het herkalibreren of configureren van componenten na vervanging of reparatie. Het biedt een hoog niveau van controle en aanpassing voor geavanceerd voertuigonderhoud en -reparatie.

Algemene EOBD/OBDII-testen:

De EOBD/OBDII-testen bieden u een snelle manier om het systeem te controleren op emissiegerelateerde componenten bij een brandend motormanagementlampje.

Foutcodes uitlezen: Via het menu 'Foutcodes uitlezen' kunt u de opgeslagen, wachtende en permanente foutcodes, die zijn vastgesteld in de regeleenheid, uitlezen.

Foutcodes wissen: Met het menu 'Foutcodes wissen' kunt u alle huidige en opgeslagen storingscodes van de controlemodule wissen.

Live data: Met het 'Live data' menu kunt u de real-time PID-gegevens van de elektronische regelmodule bekijken, opnemen en afspelen.

• Gegevens bekijken: De functie 'Gegevens bekijken' laat u de real-time PID-gegevens van de elektronische regeleenheid van het voertuig zien, inclusief sensorgegevens en bediening van schakelaars, spoelen en relais.
• Gegevens opnemen: De functie 'Gegevens opnemen' legt PID's vast om u te helpen bij het diagnosticeren van intermitterende rijproblemen die op geen andere manier kunnen worden vastgesteld.
• Gegevens afspelen: Met 'Gegevens afspelen' kunt u de opgenomen PID-gegevens terugkijken.

Freeze frame: Het 'Freeze frame' menu biedt een momentopname van kritieke operationele omstandigheden van het voertuig die automatisch door de boordcomputer worden geregistreerd op het moment dat een storingscode wordt vastgesteld. Deze functie is nuttig om te bepalen onder welke operationele omstandigheden de fout is opgetreden.

I/M Readiness: Met 'I/M Readiness' kunt u een momentopname bekijken van de werking van het emissiesysteem van OBDII/EOBD-voertuigen.

O2-sensor monitortest: Volgens OBD II-voorschriften dienen bepaalde voertuigen te worden bewaakt en getest op zuurstofsensoren (O2) voor emissiegerelateerde storingen. De functie 'O2-sensor monitortest' wordt gebruikt om de voltooide O2-sensormonitortestresultaten op te halen.

EVAP-systeemtest: Met de 'EVAP-test' functie kunt u een lektest voor het EVAP-systeem van het voertuig starten. De Launch X-431 SmartLink C uitleesapparaat voert deze lektest niet uit, maar geeft een signaal aan de boordcomputer van het voertuig om de test te starten.

On-Board Monitor: De 'On-Board Monitor test' functie is nuttig na onderhoud of na het wissen van het geheugen van een voertuig-ECU. Voor niet-CAN-voertuigen ontvangt deze functie testresultaten voor emissiegerelateerde aandrijflijncomponenten en -systemen die niet continu worden gecontroleerd. Voor CAN-voertuigen ontvangt het testgegevens voor emissiegerelateerde aandrijflijncomponenten en -systemen die zowel continu als niet continu worden gecontroleerd.

Componententest: Met de 'Componententest' functie kan de Launch X-431 SmartLink C uitleesapparaat de werking van voertuigcomponenten of systemen controleren.

Voertuiginformatie: De 'Voertuiginformatie' functie stelt u in staat om het voertuigidentificatienummer (VIN), kalibratie-ID-nummers (CIN's) en kalibratieverificatienummers op te halen.

Voertuigstatus: Deze functie wordt gebruikt om de huidige status van het voertuig te controleren, waaronder communicatieprotocollen van OBD II-modules, het aantal opgehaalde foutcodes, de status van het storingsindicatorlampje (MIL) en andere relevante informatie.

OBFCM (Onboard Fuel Consumption Monitor): De Launch X-431 SmartLink C uitleesapparaat is uitgerust met de OBFCM-functie, waarmee de gegevens over het brandstof- en energieverbruik van het voertuig kunnen worden uitgelezen.

Onderhoudsfuncties:

Onderhoudsinterval resetten (Service): Deze onderhoudsfunctie biedt u de mogelijkheid om het onderhoudssysteem te resetten na het uitvoeren van specifieke onderhoudstaken. De functie zet de kilometerstand of rijtijd die gerelateerd is aan de volgende onderhoudsbeurt terug naar nul. Hierdoor wordt het waarschuwingslampje voor het onderhoud uitgeschakeld en het systeem wordt gereedgemaakt voor een nieuwe onderhoudscyclus. Het is cruciaal om deze functie toe te passen na onderhoudswerkzaamheden zoals het verversen van de motorolie, het vervangen van de oliefilter of het uitvoeren van omvangrijke onderhoudswerkzaamheden. Op deze manier zorgt u voor een accurate weergave van de onderhoudssituatie van uw voertuig, wat helpt bij het tijdig plannen van toekomstige servicebeurten.

Dieselpartikelfilter initialiseren (DPF): Deze onderhoudsfunctie maakt het mogelijk om de motorbesturingseenheid (ECU) aan te sturen voor een geforceerde regeneratie, die van essentieel belang is voor de efficiënte werking en de lange levensduur van het dieselpartikelfilter. Verder stelt het u in staat om verschillende componenten of sensoren opnieuw te configureren na vervanging. Dit is vooral noodzakelijk wanneer sleutelcomponenten zoals de uitlaatgastegendruksensor, het dieselpartikelfilter of de NOx-sensor zijn vervangen. Daarnaast is deze functie ook belangrijk wanneer het dieselpartikelfilter een geforceerde regeneratie nodig heeft. De initialisatie van DPF zorgt voor een efficiëntere werking van het voertuig, helpt bij het verminderen van de emissies en draagt bij aan een beter brandstofverbruik.

Injectoren initialiseren: Deze onderhoudsfunctie maakt het mogelijk om de programmering van de dieselinjectoren in de ECU (Elektronische Controle-Eenheid) te resetten. Dit is een essentiële stap in het waarborgen van nauwkeurige brandstoftoevoer naar de motorcilinders, wat van cruciaal belang is voor zowel de prestaties van uw voertuig als de brandstofefficiëntie. In situaties waarbij de ECU of de injectoren zijn vervangen, is het gebruik van deze onderhoudsfunctie noodzakelijk om ervoor te zorgen dat de vervangen componenten correct worden geïntegreerd en functioneren zoals bedoeld. Door het resetten van de dieselinjectoren wordt het voertuig opnieuw gekalibreerd om de juiste brandstoftoevoer te leveren, wat uiteindelijk kan leiden tot optimale prestaties en een hogere brandstofefficiëntie.

Snelheidslimiet aanpassen: Deze onderhoudsfunctie biedt de mogelijkheid om de snelheidsbegrenzer van uw voertuig te activeren of te deactiveren. Deze functie kan bijzonder nuttig zijn om de instellingen van het voertuig aan te passen aan specifieke rijomstandigheden of wettelijke vereisten. Zo kunt u bijvoorbeeld de snelheidslimiet verlagen voor stadsrijden of verhogen voor lange snelwegritten. Onthoud echter altijd dat veiligheid en wettelijke snelheidslimieten de prioriteit hebben bij het gebruik van deze functie.

Powerbalans: Deze onderhoudsfunctie biedt u de mogelijkheid om de prestaties van de afzonderlijke cilinders in uw voertuig te analyseren. Door gebruik te maken van live data, geeft de Powerbalans-functie de verbranding van elke cilinder weer in de vorm van een golfdiagram. Hierdoor kunt u een onbalans in de motorprestaties identificeren, wat kan wijzen op mogelijke problemen zoals defecte brandstofinjectoren of onregelmatige compressie. Deze functie kan essentieel zijn voor preventief onderhoud en het tijdig opsporen van mogelijke problemen om grotere motorstoringen te voorkomen.

Speciale communicatie protocollen:

D-DPU-protocol: De Launch X-431 SmartLink C ondersteunt het D-DPU-protocol (Distributed Diagnostic Protocol Unit). Dit protocol biedt toegang tot verschillende gestandaardiseerde protocollen die worden gebruikt voor OEM-diagnose in de auto-industrie. Met het D-DPU-protocol kunt u communiceren met verschillende voertuigregeleenheden, zoals het uitlezen van foutcodes, weergeven van live-data en uitvoeren van speciale functies.

J2534-protocol: De Launch X-431 SmartLink C is compatibel met het J2534-protocol, waardoor samenwerking met een pc mogelijk is waarop OEM-diagnosesoftware is geïnstalleerd. Met de Launch X-431 SmartLink C-interface kunt u regeleenheden in voertuigen updaten met nieuwe software. Het J2534-protocol is een gestandaardiseerde methode voor communicatie met voertuigregeleenheden, waardoor software-updates en diagnostische taken kunnen worden uitgevoerd voor verschillende voertuigen.

RP1210-protocol: De Launch X-431 SmartLink C ondersteunt ook het RP1210-protocol, waarmee samenwerking met een pc mogelijk is waarop OEM-diagnosesoftware is geïnstalleerd. Met behulp van de Launch X-431 SmartLink C-interface kunt u regeleenheden in vrachtwagens updaten met nieuwe software. Het RP1210-protocol biedt een gestandaardiseerde methode voor communicatie bij het uitvoeren van diagnose- en programmeerfuncties in vrachtwagens.

DoIP-protocol: De Launch X-431 SmartLink C biedt ondersteuning voor het DoIP-protocol (Diagnostics Over Internet Protocol), waarmee u nieuwere automodellen van merken zoals Volvo, Jaguar, Land Rover en BMW kunt diagnosticeren. Met het DoIP-protocol krijgt u toegang tot uitgebreide diagnosemogelijkheden en kunt u voertuiggegevens verkrijgen via een internetverbinding, wat snelle en nauwkeurige probleemidentificatie en -oplossing mogelijk maakt.

CAN FD-protocol: De Launch X-431 SmartLink C ondersteunt ook het CAN FD-protocol, waarmee u GM, Jaguar en Land Rover voertuigen kunt uitlezen op foutcodes, deze codes kunt wissen, live-data kunt bekijken en speciale procedures kunt uitvoeren. Met het CAN FD-protocol kunt u grondige diagnoses stellen en problemen efficiënt oplossen in voertuigen die dit communicatieprotocol gebruiken.

SmartLink diagnose:

De SmartLink is een nieuw ontwikkeld krachtig servicesysteem dat is bedoeld voor voertuigdiagnose en -service op afstand. In het SmartLink ecologiesysteem, als een technicus (SmartLink C) geen tijd heeft om het voertuig probleem op te sporen, kan hij een vertrouwde second opinion of aanvullende expertise van externe mastertechnici of reparatiewerkplaatsen inschakelen (SmartLink B). SmartLink B stelt de winkeleigenaar in staat om de efficiëntie van de reparaties aanzienlijk te vergroten en de winkelinkomsten te vergroten door de professionele technische hulpdienst.

___________________________________________

Voertuiggeschiedenis:

De Launch X-431 SmartLink C stelt u in staat om de voertuiggeschiedenis bij te houden, inclusief relevante gegevens en storingscodes van eerdere diagnostische sessies. Met een overzichtelijke tabellijst kunt u eenvoudig navigeren en belangrijke details bekijken. Dit helpt bij het raadplegen van vorige resultaten, het volgen van reparaties en het identificeren van terugkerende problemen. De opgeslagen gegevens kunnen dienen als referentie voor toekomstige sessies of om te delen met anderen.

Werkplaatsinformatie:

Met de "Werkplaatsinformatie" functie van de Launch X-431 SmartLink C kunt u gedetailleerde informatie over uw werkplaats vastleggen en beheren, waaronder de naam, het adres, het telefoonnummer en andere opmerkingen. Dit helpt bij het organiseren en beheren van uw werkplaatsactiviteiten, waardoor u snel toegang heeft tot de benodigde gegevens voor communicatie met klanten en het genereren van documenten zoals voertuigdiagnoserapporten.

Klantinformatie:

Met de "Klantinformatie" functie van de Launch X-431 SmartLink C kunt u gedetailleerde gegevens van uw klanten vastleggen en beheren, zoals hun naam, voertuigmerk en model, chassisnummer en eventuele opmerkingen. Het bijhouden van klantinformatie zorgt voor efficiënte communicatie, gepersonaliseerde service en gemakkelijke identificatie van voertuigdiagnoserapporten en testbestanden.

Diagnose rapport:

De Launch X-431 SmartLink C biedt de mogelijkheid om gedetailleerde diagnose rapporten te genereren en op te slaan. Dit rapport bevat alle relevante informatie over de diagnostische sessie, zoals gedetecteerde foutcodes, voertuigsysteemstatus, live data waarden en grafieken. Het rapport kan worden aangepast met werkplaats-, voertuig- en klantinformatie en kan worden bekeken, opgeslagen of afgedrukt. Met de mogelijkheid om het rapport aan te passen aan specifieke behoeften, zoals het toevoegen van werkplaatsnaam, voertuiginformatie en klantgegevens, kunt u de rapporten personaliseren.

Pre-scan en Post-scan:

De Launch X-431 SmartLink C biedt pre-scan en post-scan functionaliteit, waarmee u gedetailleerde rapporten kunt genereren voor en na reparaties aan het voertuig. De pre-scan rapporten tonen de huidige foutcodes en bieden een startpunt voor reparaties, terwijl de post-scan rapporten de status van opgeloste en onopgeloste foutcodes laten zien. Deze rapporten kunnen worden aangepast met werkplaats- en voertuiginformatie voor een professionele presentatie aan de klant. Ze helpen bij het beoordelen van de reparatie-effectiviteit, bieden transparantie aan de klant en dienen als documentatie voor uw eigen administratie.

Remote Expert:

De "Remote Expert" functie van de Launch X-431 SmartLink C biedt technici de mogelijkheid om verbinding te maken met externe moduleprogrammeurs en systeemexperts via een peer-to-peer-netwerk. Met deze functie kunnen technici op afstand ondersteuning krijgen van ervaren experts, die hen kunnen begeleiden bij complexe diagnostische stappen, technische inzichten kunnen delen en oplossingen kunnen bieden voor moeilijke problemen.

___________________________________________

Ondersteunde voertuigmerken:

Autobussen: Ashok Leyland, Bonluck, Credo, ERF, Ford, Freightliner, FUSO, Golden Dragon, Higer, HINO, Hyundai, International, Irisbus, Irizar, Isuzu, Iveco, JMC, Kinglong, MAN, Mercedes-Benz, Mitsubishi, Neoplan, Nissan, Renault, Scania, Setra, Sitcar, Sunlong, Sunwin, Tata, Toyota, Volvo, Yutong, Zhongtong

Vrachtwagens: Ashok Leyland, Astra, Bremach, Caterpillar, DAF, DFL, ERF, FAW, Ford, Freightliner, Foton, FUSO, HINO, Hyundai, International, Isuzu, Iveco, JAC, JMC, Kenworth, Mack, MAN, Mercedes-Benz, Mitsubishi, Nissan, Peterbilt, Renault, Scania, Sinotruk, Sterling, Tata, Toyota, UD, Volvo, Western Star

Trailers: Trailer, Wabco

Landbouwmachines: Astra, CASE, Caterpillar, DEUTZ, Doosan, HINO, Iveco, JCB, MAN, Mercedes-Benz, Perkins, Scania, Shangchai, Steyr, Volvo, Yuchai

Terrein- en bouwmachines: CASE, Caterpillar, DEUTZ, Flexi-Coil, JCB, Miller, Renault, Steyr

Verbrandingsmotoren: Caterpillar, Cummins, Iveco, MAN, Scania, Steyr

___________________________________________

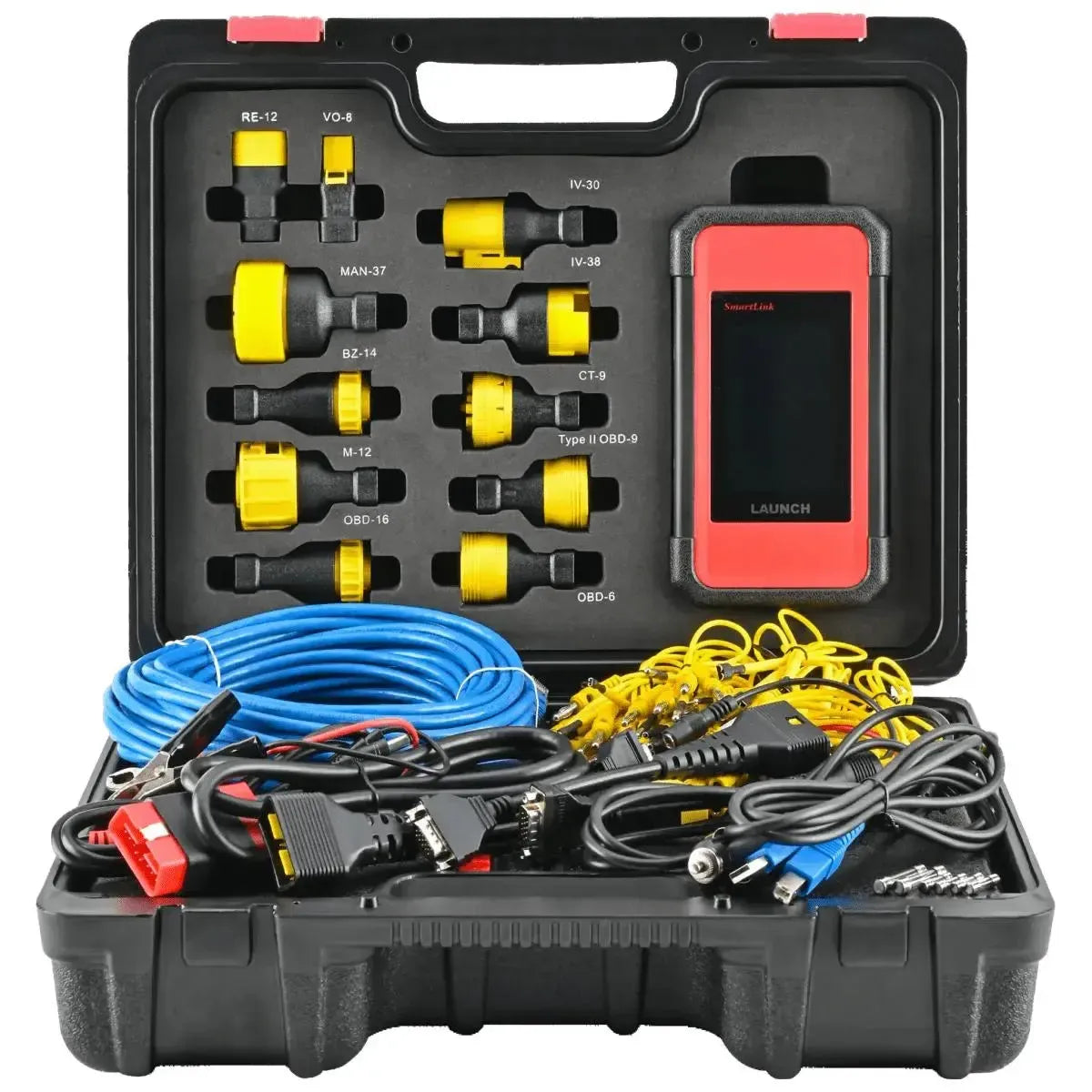

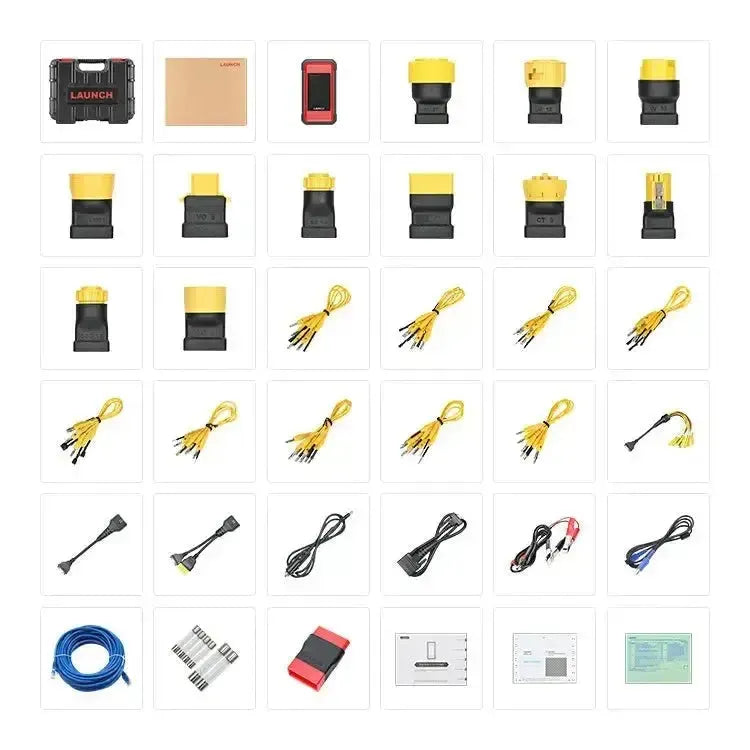

Wat krijgt u geleverd:

• Launch X-431 SmartLink C Interface
• Launch 15 Pins DB15 Verlengkabel
• Launch 15 Pins DB15 - 16 Pins OBD2 Adapter
• USB-B - Micro-USB Verloopkabel
• RJ45 Netwerkkabel
• Handleiding
• Opbergkoffer
• Launch Accuklemmen Voedingskabel
• Launch Sigarettenaansteker Voedingskabel
• Launch 6 Pins J1708 - 15 Pins DB15 Adapter
• Launch Volvo 8 Pins OBD1 - 15 Pins DB15 Adapter
• Launch 9 Pins J1939 - 15 Pins DB15 Adapter
• Launch CAT 9 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Renault 12 Pins OBD1 - 15 Pins DB15 Adapter
• Launch MAN 12 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Mitsubishi/Hyundai 12 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Mercedes-Benz 14 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Hyundai 16 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Scania 16 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Iveco 30 Pins OBD1 - 15 Pins DB15 Adapter
• Launch MAN 37 Pins OBD1 - 15 Pins DB15 Adapter
• Launch Multifunctionele OBD - 15 Pins DB15 Adapter
• Launch Electrically Controlled Switching Line 1 (4 stuks)
• Launch Electrically Controlled Switching Line 2 (4 stuks)
• Launch Electrically Controlled Switching Line 3 (4 stuks)
• Launch Electrically Controlled Switching Line 4 (4 stuks)
• Launch Electrically Controlled Switching Line 5 (4 stuks)
• Launch Electrically Controlled Switching Line 6 (4 stuks)
• Launch Electrically Controlled Switching Line 7 (4 stuks)
• Launch Electrically Controlled Switching Line 8 (4 stuks)
• Launch Electrically Controlled Switching Line 9 (4 stuks)
